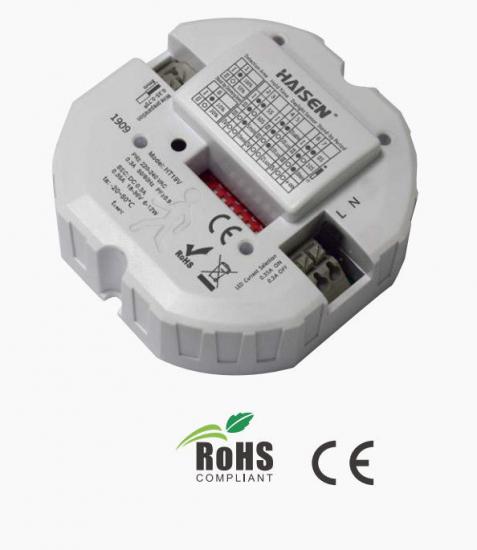

Jautrus 30°-150° 0.08A 16W judesio jutiklis

16 W įėjimo galia 30°–150° aptikimo kampas, didesnis nei 78 %, prieblandos jutiklis

Savybės:

1. Nuolatinė srovės išvestis .

2. Įjungimo/išjungimo valdymas rele.

3 Trijų lygių valdymas 1–10 V išėjimu.

4. Tinka lubiniams šviestuvams ir pertvaroms.

5. Jautrus ir patikimas

6. IP20 ir 3 metų garantija.

Techniniai duomenys:

Įjungimo/išjungimo valdymo aptikimo zona, palaikymo laikas, dienos šviesos jutiklis

Budėjimo režimo pritemdymas Budėjimo režimo išėjimo srovė

lygis Laikotarpis

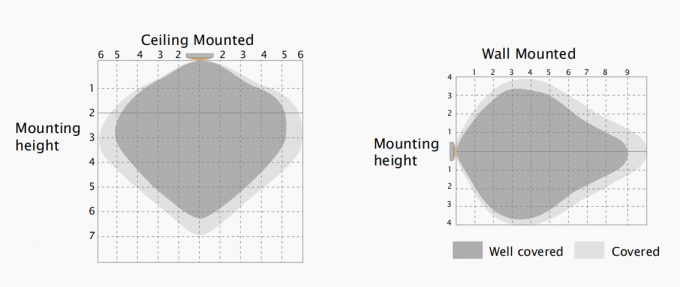

Aptikimo zona:

Įrenginys rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Tipinis įrengimo aukštis 2,5–6 m.

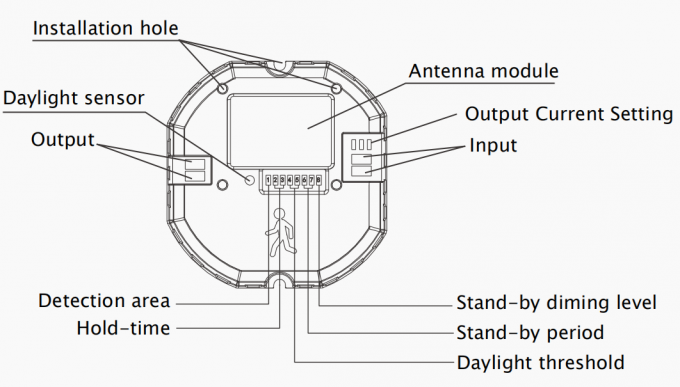

Mechaninė konstrukcija:

Matmenys:

Laidų schema:

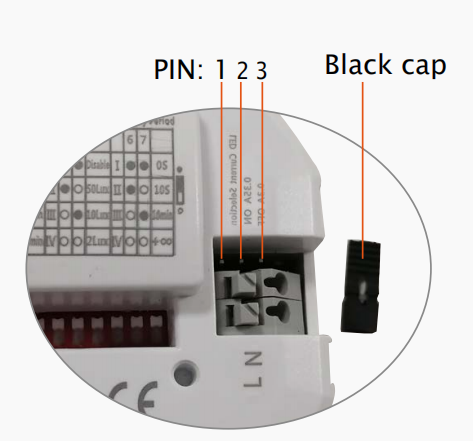

Išėjimo srovės nustatymas:

Nustatykite 350 mA srovę, prijungdami juodą dangtelį prie 1 ir 2 kontaktų, ir 300 mA srovę, prijungdami prie 2 ir 3 kontaktų.

Nustatymas:

1: Aptikimo zona:

Šioje srityje bus aptiktas judesys ir jis galės suaktyvinti jutiklį. 100 % aptikimo sritis dar vadinama dideliu jautrumu.

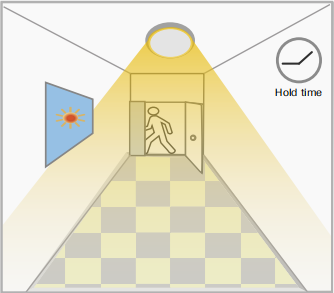

2-3: Laikymo laikas:

Šviesos ryškumo išlaikymo laikotarpis, kai judantys objektai palieka aptikimo zoną.

4-5: Dienos šviesos slenkstis:

Aplinkos ryškumo apibrėžimas; jutiklis veiks tik tada, kai aplinkos ryškumas yra mažesnis už iš anksto nustatytą konkretų liuksų kiekį; kai jis nustatytas kaip „išjungtas“, jutiklis veiks kiekvieną kartą, kai aptiks judesį, neatsižvelgiant į aplinkos ryškumą.

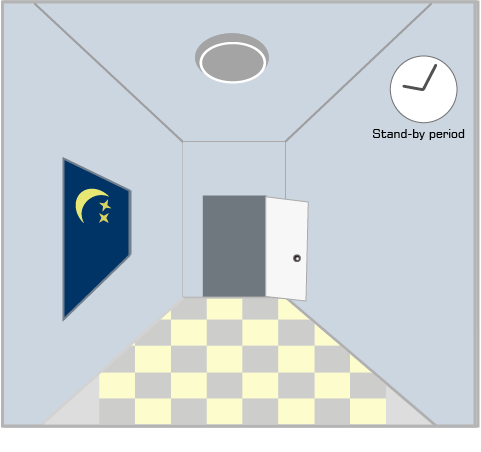

6-7: Budėjimo laikotarpis:

Šviesos silpno apšvietimo laikotarpis prieš visišką išsijungimą. Kai nustatyta kaip „∞“, šviesa visada veikia silpnu apšvietimo režimu, jei aptikimo zonoje nėra judesio, ir neišsijungia.

8: Budėjimo laikotarpis:

Mažos galios budėjimo režimu apibrėžimas.

Dienos šviesos periodiškumas:

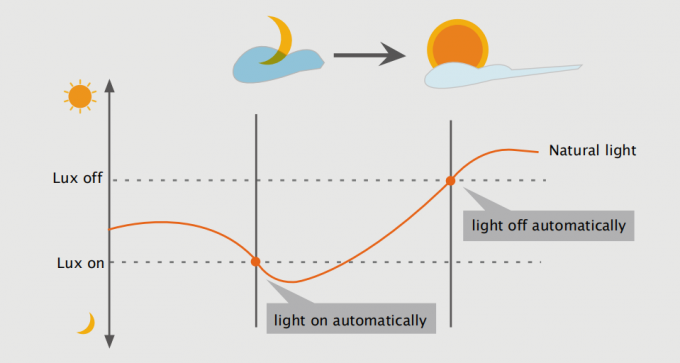

Sutemų/aušros jutiklis:

Mūsų speciali aktyviųjų fotoelementų technologija gali atskirti natūralią šviesą nuo LED šviesos

užtikrinkite, kad šviesa išsijungtų, kai to prireiks.

Naudodamas dienos šviesos prioriteto funkciją, HT30V gali atskirti dirbtinės šviesos ryškumą nuo

Taikymas:

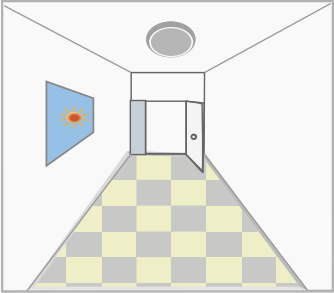

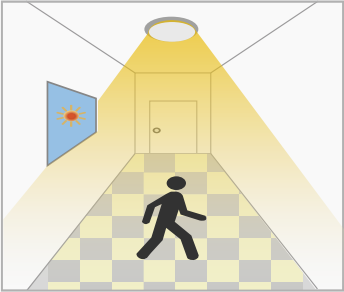

1. Automatinio įjungimo/išjungimo funkcija:

Įsijungia aptikus judesį ir išjungiamas žmonėms išėjus naktį. Taikymo slenkstis: koridorius, laiptinė. Dienos šviesos slenkstis nustatytas į „2 liuksai, 10 liuksų, 50 liuksų“.

Esant pakankamai dienos šviesos, net ir esant nepakankamai dienos šviesos, po paskutinio aptikimo ir

kai judesys aptikta šviesa kada aptiktas judesys, praėjęs esamo laikymo laikas,

lieka IŠJUNGTA. lemputė įjungta. lemputė išjungta.

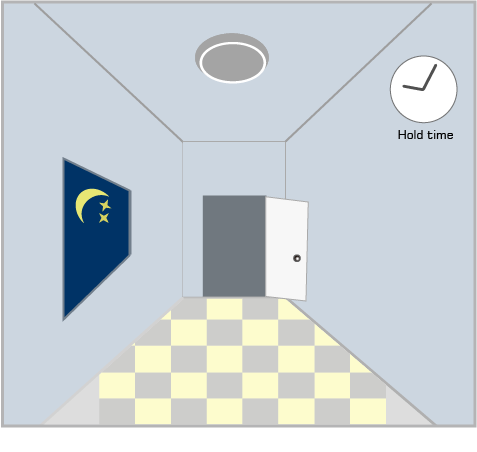

2. Nėra dienos šviesos funkcijos:

Dienos šviesos slenkstis nustatytas kaip „Išjungti“. Šviesa įsijungia aptikus judesį, žmonėms išėjus, išjungiama po budėjimo laikotarpio. Taikymo sritys: pritemdytos vietos, pavyzdžiui, rūsys, požeminė perėja.

Aptikus judesį, žmonėms išėjus. Po paskutinio aptikimo ir

jutiklis veiks įjunkite aptikimo zonoje šviesa išlieka esamu laikymo laiku

šviesa iki 100 % ryškumo. Praėjus 100 % ryškumui, šviesa IŠJUNGTA.

laikymo laikas.

3. Funkcija demonstracinei – pritemdomo valdymo / koridoriaus funkcijai

Esant pakankamai dienos šviesos, net ir esant nepakankamai dienos šviesos, po paskutinio aptikimo šviesa

kai judesys aptikta šviesa kada aptikimas judesys, bus pritemdytas iki

lieka IŠJUNGTA. šviesa ĮJUNGTA. Budėjimo režimo pritemdymo lygis

(10 % arba 30 %) po laikymo laiko

Po budėjimo laikotarpio,

lemputė IŠJUNGTA.

Taikymas:

Vartotojo pastabos:

1. Mikrobangų krosnelė gali prasiskverbti pro plonesnes nei 20 cm sienas ar stiklą ir susilpninti, jei storesnis nei 20 cm.
2. Vairuotojo įtampa turi būti stabili ir svyruoti 10 % ribose.
3. Aptikimo zonai įtakos turės judėjimo greitis, tvirtinimo aukštis ir judėjimo apimtis.
4. Bandymą atlikite saulėtomis dienomis be šviestuvo gaubto, nes tai turės įtakos bandymo liuksų vertei.

5. Gamykliniai numatytieji nustatymai: aptikimo plotas 100 % / laikymo laikas 5 s / dienos šviesos slenksčio išjungimas / budėjimo laikotarpis 0 s / budėjimo režimo pritemdymo lygis 10 %.
