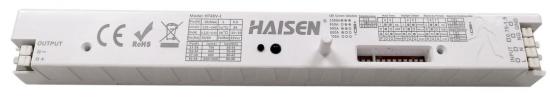

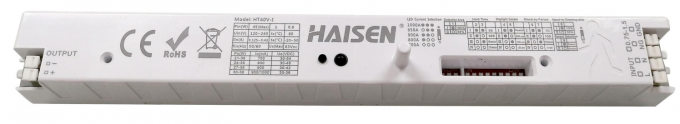

40 W izoliuotas LED valdiklis su jutikliu

40 W galios izoliuotas LED valdiklis su 0,4 A srove, skirtas šviestuvams su juostomis

HT40V-I yra izoliuotas 40 W LED valdiklis ir mikrobangų judesio jutiklis, kombinuoti 2 viename gaminiai su 30–54 V išėjimo įtampa, dienos šviesos prioritetu ir aptikimo diapazonu bei 6 m (aukštis) x 14 m (gylis) aukščiu, pritemdymo funkcija su nuolatine išėjimo LED srove, tinkantis šviestuvams su juostomis ir trijų sluoksnių šviestuvams.

Savybės:

1. Izoliuotas LED valdiklio ir mikrobangų jutiklio sprendimas

2. Dienos šviesos prioritetas

3. Trijų lygių valdymas 1–10 V išvestimi

4. 3 metų garantija, IP20

5. Plonas dizainas, specialiai skirtas šviestuvams su juostomis ir trijų sluoksnių šviestuvams

6. Pastovi srovė su 0,7 A (30–54 V) / 0,8 A (30–48 V) / 0,90 A (30–42 V) / 0,95 A / 1,0 A (30–36 V) parinktimis

7. Pritemdymo funkcija su 10 % / 30 % budėjimo režimo ryškumu

8. 83 % efektyvumas

9. Aptikimo diapazonas x aukštis 14 m x 6 m

10. Išėjimo galia – 19 W, įtampa – 30–54 V

11. Nenormali apsauga SCP: automatinis atkūrimas, OVP, OCP, OTP

12. EMC standartas EN55015

13. Strypinės antenos konstrukcija užtikrina lengvą montavimą.

14. Nuotolinio valdymo pulto nustatymas / DIP jungiklio nustatymas

Produkto aprašymas

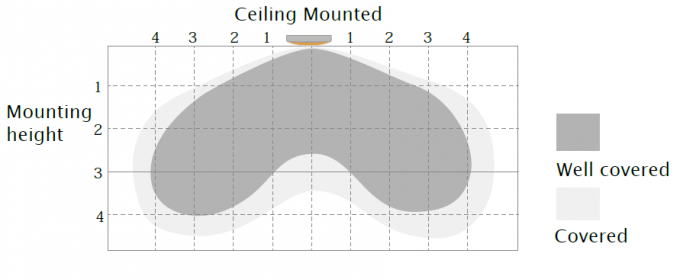

Aptikimo diapazonas

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Tipinis įrengimo aukštis 2,5–4 m.

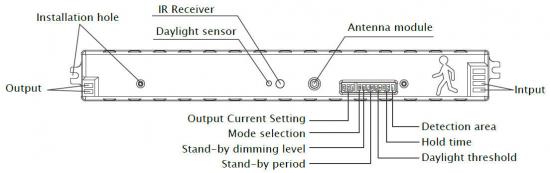

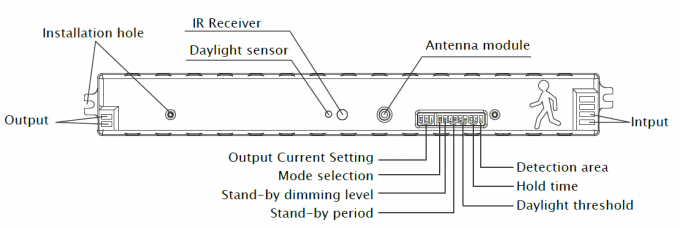

Mechaninė konstrukcija

Su dvylika DIP jungiklio polių, skirtų išėjimo srovės nustatymui, režimo pasirinkimui, budėjimo režimo pritemdymo lygiui, budėjimo režimo laikotarpiui, aptikimo zonai, sulaikymo laikui ir dienos šviesos slenksčiui nustatyti.

Su IR imtuvu nuotolinio valdymo pulto nustatymams palaikyti.

Su dviem montavimo angomis, lengvai pritvirtinamas prie šviestuvo galutiniam vartotojui.

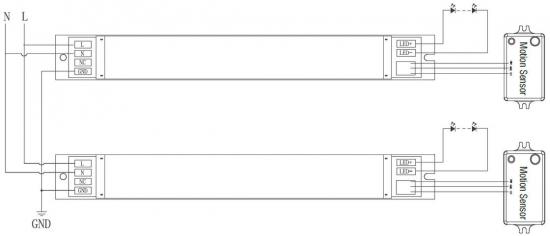

Laidų schema

Du poliai, skirti prijungti prie maitinimo šaltinio (120–277 V kintamoji srovė)

Du poliai, skirti prijungti prie LED šviesos

Matmenys (mm)

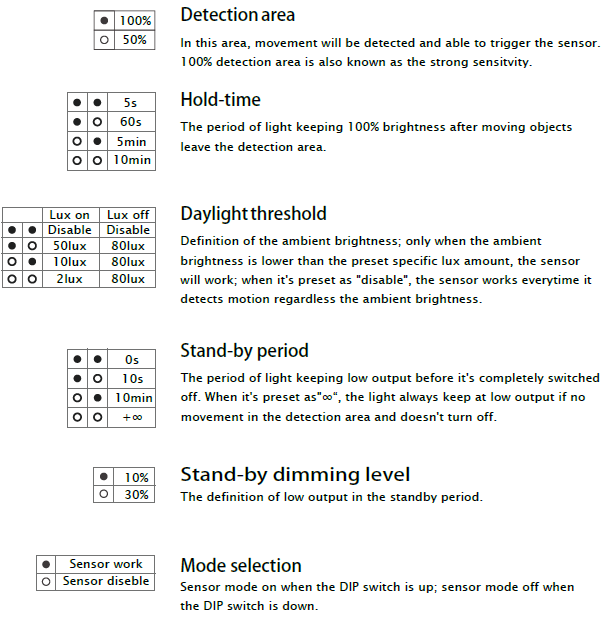

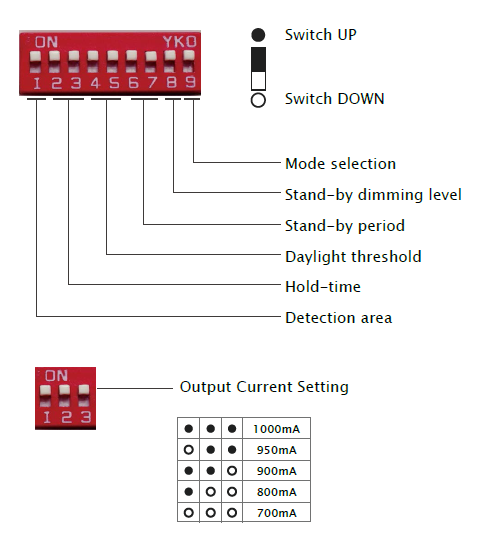

DIP jungiklio nustatymas

D Dienos šviesos prioritetas

Naudodamas dienos šviesos prioriteto funkciją, HT19V-I gali diferencijuoti dirbtinio apšvietimo ryškumą
nuo natūralios šviesos po įrengimo šviestuvo viduje ir automatiškai išjungia šviesą, kai
aplinkos ryškumas viršija iš anksto nustatytą liuksų lygį.

Dienos šviesos prioriteto sąlyga:
1. Budėjimo periodas yra +∞;
2. Budėjimo režimo pritemdymo lygis yra 10 % arba 30 %;
3. Dienos šviesos slenkstis yra 2 liuksai, 10 liuksų arba 50 liuksų.

Programos demonstracija

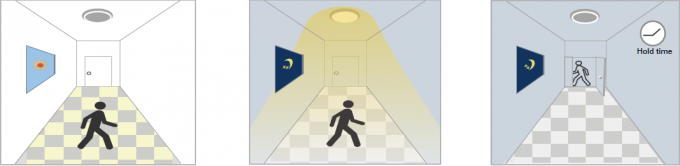

1. Automatinio įjungimo/išjungimo funkcija:

Šviesa įsijungia aptikus judesį ir išsijungia žmonėms išėjus naktį. Pritaikymas: koridoriuje, laiptinėje.
Dienos šviesos slenkstis nustatytas į „2 liuksai, 10 liuksų, 50 liuksų“.

Esant pakankamam dienos šviesos kiekiui, Esant nepakankamam dienos šviesos kiekiui, Po paskutinio aptikimo ir
net ir aptikus judesį, kai aptinkamas judesys, šviesa įsijungia. dabartinis laikymo laikas
lemputė nedega. praėjus, lemputė išjungta.

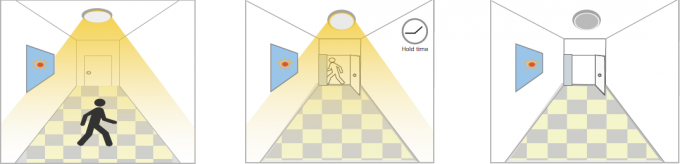

2. Nėra dienos šviesos funkcijos
Dienos šviesos slenkstis nustatytas kaip „Išjungti“.
Įsijungia aptikus judesį, žmonėms išėjus, išsijungia po budėjimo laikotarpio.
Pritaikymas: tamsiose vietose, tokiose kaip rūsiai, požeminės perėjos.

Aptikus judesį, žmonėms pasitraukus iš aptikimo zonos, po paskutinio aptikimo ir
Jutiklis įjungs sritį, šviesa išliks 100 % esamo išlaikymo laiko
Šviesos ryškumas iki 100 %. Ryškumas per išlaikymo laiką. Praėjus kuriam laikui, šviesa IŠJUNGTA.

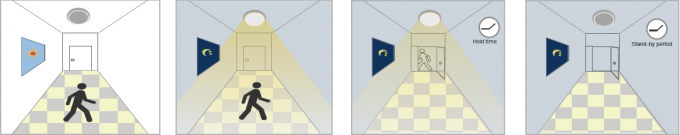

3. Funkcijų demonstracija – pritemdymo valdymas / koridoriaus funkcija

Esant pakankamai dienos šviesos, Esant nepakankamai šviesos po paskutinio aptikimo, Po budėjimo režimo
net ir judant dienos šviesa, kai judesio lemputė bus pritemdyta, šviesa IŠJUNGTA.
aptikta, šviesa lieka aptikta, šviesa įjungta. Nusileidžia į budėjimo režimą
IŠJUNGTA. pritemdymo lygis (10 % arba

30%) po laikymo laiko.

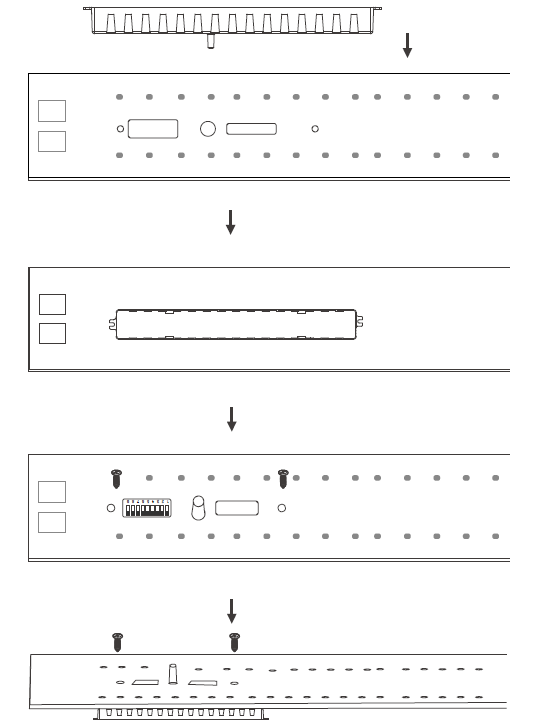

Diegimo būdas:

Vartotojo pastabos:

1. Mikrobangų krosnelė gali prasiskverbti pro plonesnes nei 20 cm sienas ar stiklą ir susilpninti, jei storesnis nei 20 cm.
2. Aptikimo zonai įtakos turės judėjimo greitis, montavimo aukštis ir judėjimo garsumas.
3. Bandymą atlikite saulėtomis dienomis be šviestuvo gaubto, nes tai turės įtakos matuojamai liuksų vertei.

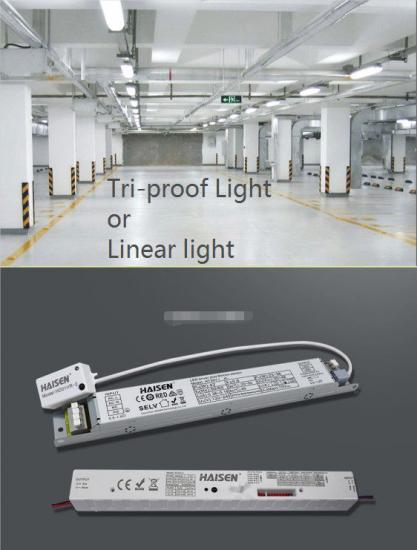

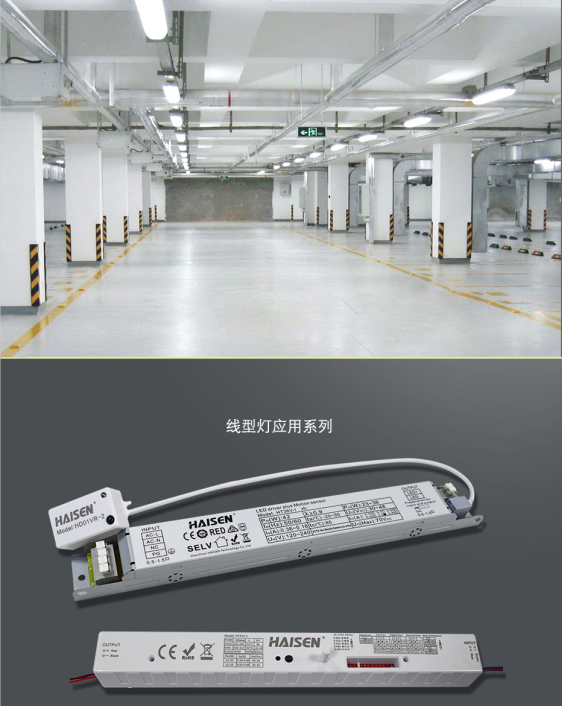

Taikymo atvejis:
