Tuščios apkrovos 63 V LED tvarkyklės jutiklis

Tuščios apkrovos 63 V LED valdiklis ir jutiklis 2 viename, maks. 18 W, mikrobangų judesio jutiklis, 6 m aukščio x 14 m gylio

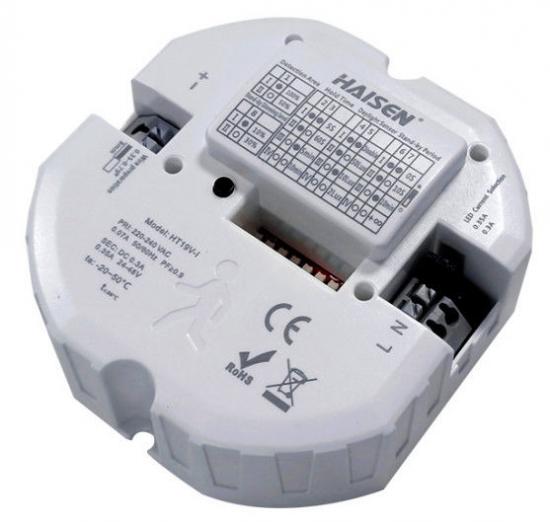

HT19V-I yra nemirgančio apšvietimo 220–240 V kintamosios srovės 18 W LED valdiklis ir mikrobangų jutiklis, 2 viename izoliuotas sprendimas su 24–52 V išėjimo įtampa ir 6 m (aukštis) x 14 m (gylis) montavimo aukščiu bei aptikimo diapazonu.

Savybės:

1. Izoliuotas sprendimas be mirgėjimo;

2. Išėjimo galia – 18 W, įtampa – 24–52 V

3. Pasirinktinai galima 0,3 A / 0,35 A išėjimo srovė įvairiems projektams.

4. Maksimalus montavimo aukštis x aptikimo diapazonas: 6 m x 14 m.

5. Tuščios apkrovos įtampa ne didesnė kaip 63 V.

6. Pasirenkama aptikimo sritis, sulaikymo laikas, budėjimo režimo pritemdymo lygis, budėjimo laikotarpis ir dienos šviesos slenkstis.

7. 85 % efektyvumas

8. Nenormali apsauga SCP: automatinis atkūrimas, OVP, OCP, OTP

Produkto aprašymas

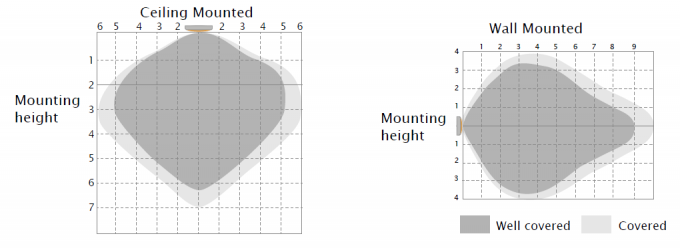

Aptikimo diapazonas

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Tipinis įrengimo aukštis 2,5–6 m.

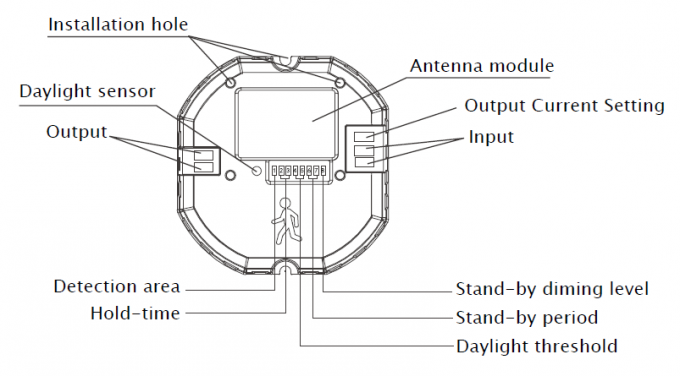

Mechaninė konstrukcija

Su aštuoniais DIP jungiklio poliais visiems parametrams nustatyti

Su dviem DIP jungiklio poliais, skirtais pasirinkti skirtingą išėjimo srovę

Su dviem montavimo angomis, lengvai pritvirtinamas prie šviestuvo galutiniam vartotojui.

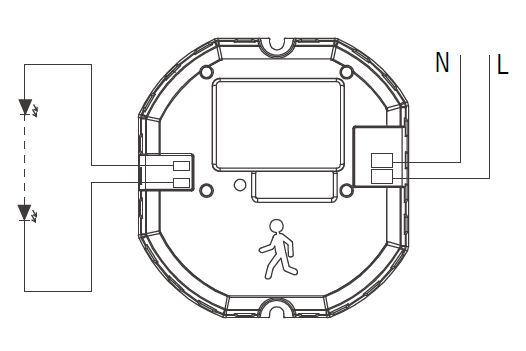

Laidų schema

Du poliai, skirti prijungti prie maitinimo šaltinio (220–240 V kintamoji srovė)

Du poliai, skirti prijungti prie LED šviesos

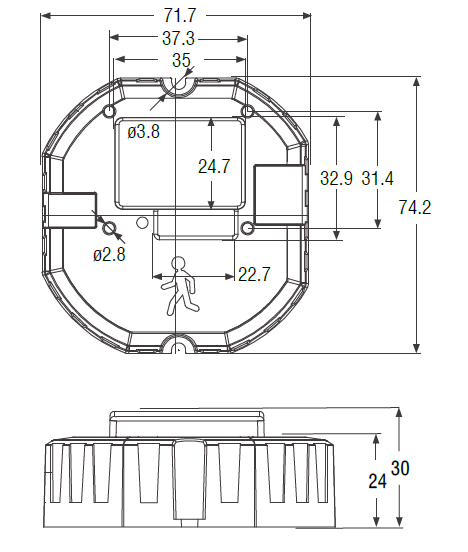

Matmenys (mm)

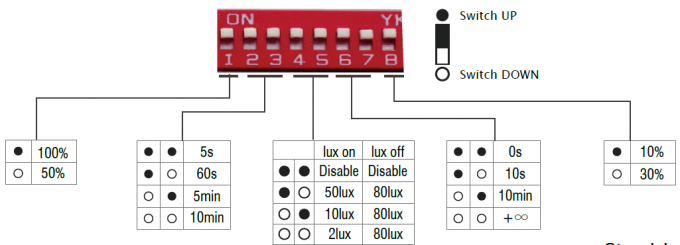

DIP jungiklio nustatymas

Aptikimo zona Palaikymo laikas Dienos šviesos slenkstis Budėjimo laikotarpis Budėjimo režimo pritemdymo lygis

Šioje srityje šviesos periodo apibrėžimas. Judesio apibrėžimas: šviesa išlaikys aplinkos ryškumą; palaikydama žemą šviesos srautą, šviesa bus aptikta tik tada, kai prieš budėjimo režimą ji bus žemesnė nei prieš tai, kai aplinkos ryškumas bus visiškai išjungtas. Kai jutiklis pasiekia 100 % aptikimo plotą, iš anksto nustatyta konkreti liuksų vertė, ji nustatyta kaip „∞“, aptikimo plotas, jutiklis taip pat žino, kad šviesa visada veiks; kai šviesos srautas bus žemas, jutiklis veiks, jei nėra judesio. Jutiklis veiks aptikimo plote. kiekvieną kartą aptinka ir neišsijungia.

judesys nepriklausomai nuo aplinkos ryškumo.

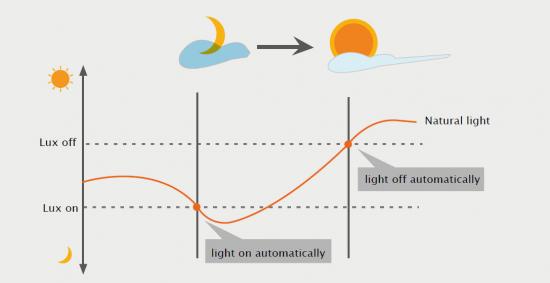

Dienos šviesos prioritetas

Naudodamas dienos šviesos prioriteto funkciją, HT19V-I po įrengimo šviestuvo viduje gali atskirti dirbtinės šviesos ryškumą nuo natūralios šviesos ir automatiškai išjungti šviesą, kai aplinkos ryškumas viršija nustatytą liuksų lygį.

Dienos šviesos prioriteto sąlyga:
1. Budėjimo periodas yra +∞;
2. Budėjimo režimo pritemdymo lygis yra 10 % arba 30 %;
3. Dienos šviesos slenkstis yra 2 liuksai, 10 liuksų arba 50 liuksų.

Programos demonstracija

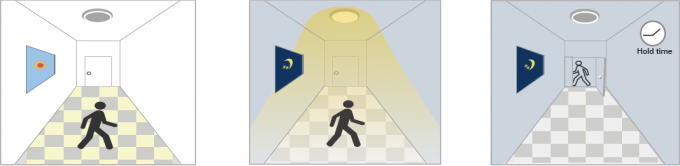

1. Automatinio įjungimo/išjungimo funkcija:

Šviesa įsijungia aptikus judesį ir išsijungia žmonėms išėjus naktį. Pritaikymas: koridoriuje, laiptinėje.
Dienos šviesos slenkstis nustatytas į „2 liuksai, 10 liuksų, 50 liuksų“.

Esant pakankamam dienos šviesos kiekiui, Esant nepakankamam dienos šviesos kiekiui, Po paskutinio aptikimo ir
net ir aptikus judesį, kai aptinkamas judesys, šviesa įsijungia. dabartinis laikymo laikas
lemputė nedega. praėjus, lemputė išjungta.

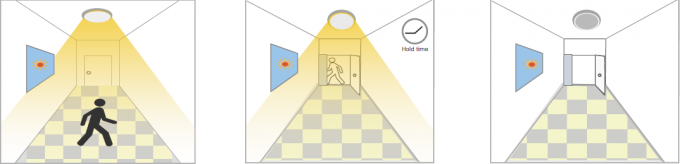

2. Nėra dienos šviesos funkcijos
Dienos šviesos slenkstis nustatytas kaip „Išjungti“.
Įsijungia aptikus judesį, žmonėms išėjus, išsijungia po budėjimo laikotarpio.
Pritaikymas: tamsiose vietose, tokiose kaip rūsiai, požeminės perėjos.

Aptikus judesį, žmonėms pasitraukus iš aptikimo zonos, po paskutinio aptikimo ir
Jutiklis įjungs sritį, šviesa išliks 100 % esamo išlaikymo laiko
Šviesos ryškumas iki 100 %. Ryškumas per išlaikymo laiką. Praėjus kuriam laikui, šviesa IŠJUNGTA.

3. Funkcijų demonstracija – pritemdymo valdymas / koridoriaus funkcija

Esant pakankamai dienos šviesos, Esant nepakankamai šviesos po paskutinio aptikimo, Po budėjimo režimo
net ir judant dienos šviesa, kai judesio lemputė bus pritemdyta, šviesa IŠJUNGTA.
aptikta, šviesa lieka aptikta, šviesa įjungta. Nusileidžia į budėjimo režimą
IŠJUNGTA. pritemdymo lygis (10 % arba

30%) po laikymo laiko.

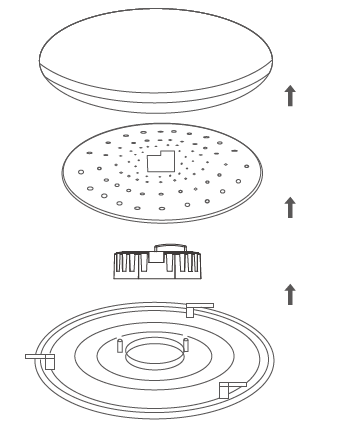

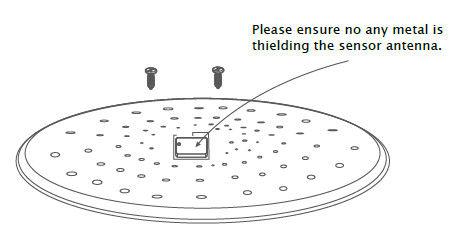

Diegimo būdas:

Vartotojo pastabos:

1. Tinka montuoti patalpose, kad būtų išvengta klaidingo suveikimo dėl išorinių veiksnių, tokių kaip lietus, vėjas ar medžių svyravimai.
2. Negalima montuoti vietoje su keturiomis metalinėmis pastogėmis ir mažoje erdvėje (pvz., ant cinkuoto geležies stogo).
3. Atkreipkite dėmesį, kad montavimas turi būti atliktas taip, jog būtų išvengta klaidingo suveikimo dėl pačios lempos drebėjimo.
4. Negalima montuoti šalia didelių veikiančių mašinų, tokių kaip ventiliatorius / lubų ventiliatorius, kad būtų išvengta klaidingo suveikimo dėl mašinos vibracijos.
