19 W LED mikrobangų jungiklio užimtumo jutiklis

19 W LED maitinimo šaltinis ir mikrobangų jutiklis, pastovi srovė, 0,3 A / 0,35 A, lubinis šviestuvas, 14 m (gylio) x 6 m (aukštis)

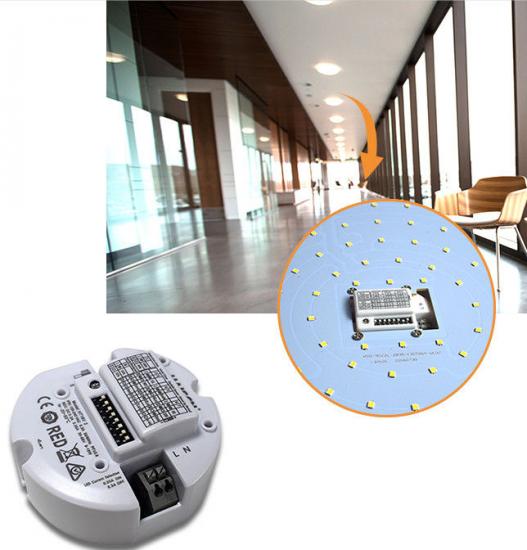

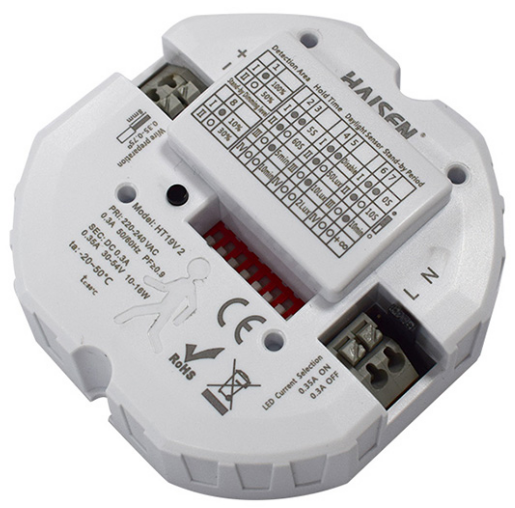

HT19V 2 yra LED valdiklis ir mikrobangų jutiklis, 2 viename gaminys su 30–54 V išėjimo įtampa, aptikimo diapazonu ir 6 m (aukštis) x 14 m (gylis) aukščiu, pritemdymo funkcija, mikrobangų judesio jutiklis su 12–19 W išėjimo galia, tinkantis lubiniams šviestuvams.

Savybės:

1. 3 metų garantija, IP20

2. Nenormali apsauga SCP: automatinis atkūrimas, OVP, OCP, OTP

3. Trijų lygių valdymas 1–10 V išėjimu

4. Mikrobangų judesio jutiklis „Sutemos ir aušros“

5. Pritemdymo funkcija su 10%/20%/30%/50% budėjimo režimo ryškumu

6. Pastovi srovė su 0,3 A / 0,35 A parinktimis

7. Aptikimo diapazonas x aukštis 14 m x 6 m

8. Išėjimo galia – 19 W, o įtampa – 30 -54 V

9. 87 % efektyvumas

10. Tuščios apkrovos įtampa – ne daugiau kaip 63 V.

11. EMC standartas EN55015

Produkto aprašymas

Aptikimo diapazonas

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Tipinis įrengimo aukštis 2,5–6 m.

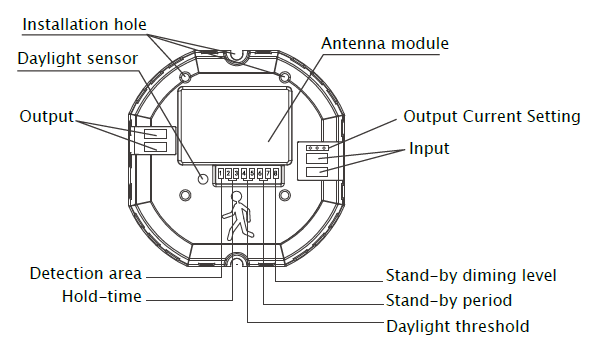

Mechaninė konstrukcija

Su aštuoniais DIP jungiklio poliais visiems parametrams nustatyti

Su dviem DIP jungiklio poliais, skirtais pasirinkti skirtingą išėjimo srovę

Su dviem montavimo angomis, lengvai pritvirtinamas prie šviestuvo galutiniam vartotojui.

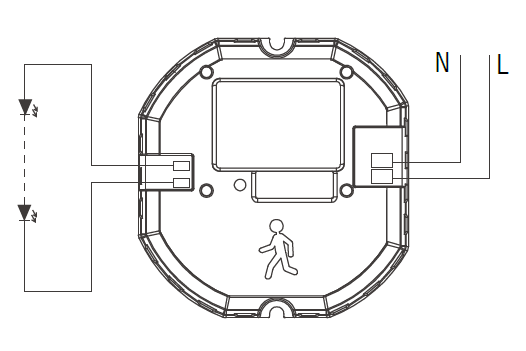

Laidų schema

Du poliai, skirti prijungti prie maitinimo šaltinio (220–240 V kintamoji srovė)

Du poliai, skirti prijungti prie LED šviesos

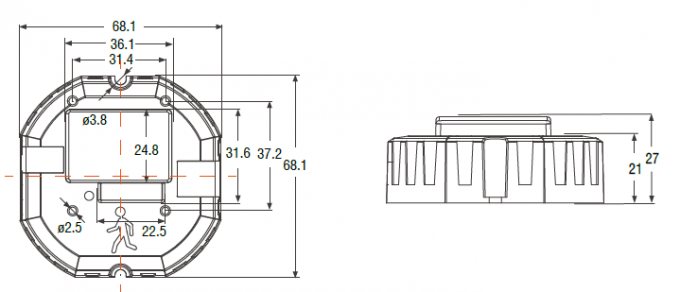

Matmenys (mm)

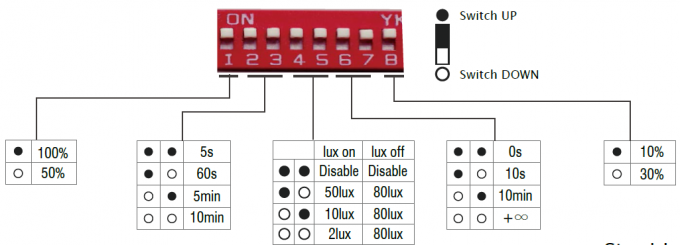

DIP jungiklio nustatymas

Aptikimo zona Palaikymo laikas Dienos šviesos slenkstis Budėjimo laikotarpis Budėjimo režimo pritemdymo lygis

Šioje srityje šviesos periodas. Judesio apibrėžimas. Šviesos periodas leis išlaikyti aplinkos ryškumą; palaikant mažą galią, šviesa bus aptikta 100 % ryškumu tik tada, kai prieš tai bus įjungtas budėjimo režimas.
ir gali visiškai sužadinti objektus, kai aplinkos ryškumas yra mažesnis nei išjungtas. Kai jutiklis yra 100 % aptikimo zonoje. Iš anksto nustatytas konkretus liuksas, jis visada veikia; kai jis palaiko mažą galią, kaip ir stiprus, iš anksto nustatytas kaip „išjungti“, jei nėra judesio. Jutiklis veikia aptikimo zonoje. kiekvieną kartą aptinka ir neišsijungia.

judesys nepriklausomai nuo aplinkos ryškumo.

Išėjimo srovės nustatymas

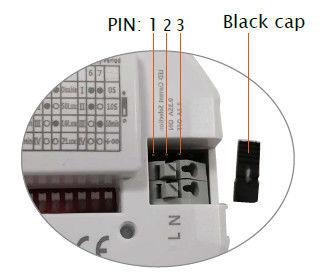

Nustatykite 350 mA srovę, prijungdami juodą dangtelį prie 1 ir 2 kontaktų, ir 300 mA srovę, prijungdami prie 2 ir 3 kontaktų.

D Dienos šviesos prioritetas

Naudodamas dienos šviesos prioriteto funkciją, HT19V-I gali diferencijuoti dirbtinio apšvietimo ryškumą
nuo natūralios šviesos po įrengimo šviestuvo viduje ir automatiškai išjungia šviesą, kai
aplinkos ryškumas viršija iš anksto nustatytą liuksų lygį.

Dienos šviesos prioriteto sąlyga:
1. Budėjimo periodas yra +∞;
2. Budėjimo režimo pritemdymo lygis yra 10 % arba 30 %;
3. Dienos šviesos slenkstis yra 2 liuksai, 10 liuksų arba 50 liuksų.

Programos demonstracija

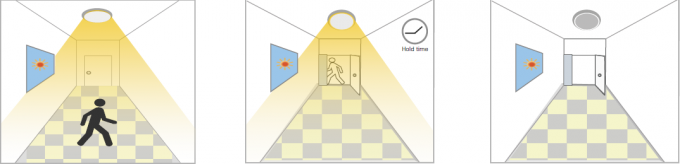

1. Automatinio įjungimo/išjungimo funkcija:

Šviesa įsijungia aptikus judesį ir išsijungia žmonėms išėjus naktį. Pritaikymas: koridoriuje, laiptinėje.
Dienos šviesos slenkstis nustatytas į „2 liuksai, 10 liuksų, 50 liuksų“.

Esant pakankamam dienos šviesos kiekiui, Esant nepakankamam dienos šviesos kiekiui, Po paskutinio aptikimo ir
net ir aptikus judesį, kai aptinkamas judesys, šviesa įsijungia. dabartinis laikymo laikas
lemputė nedega. praėjus, lemputė išjungta.

2. Nėra dienos šviesos funkcijos
Dienos šviesos slenkstis nustatytas kaip „Išjungti“.
Įsijungia aptikus judesį, žmonėms išėjus, išsijungia po budėjimo laikotarpio.
Pritaikymas: tamsiose vietose, tokiose kaip rūsiai, požeminės perėjos.

Aptikus judesį, žmonėms pasitraukus iš aptikimo zonos, po paskutinio aptikimo ir
Jutiklis įjungs sritį, šviesa išliks 100 % esamo išlaikymo laiko
Šviesos ryškumas iki 100 %. Ryškumas per išlaikymo laiką. Praėjus kuriam laikui, šviesa IŠJUNGTA.

3. Funkcijų demonstracija – pritemdymo valdymas / koridoriaus funkcija

Esant pakankamai dienos šviesos, Esant nepakankamai šviesos po paskutinio aptikimo, Po budėjimo režimo
net ir judant dienos šviesa, kai judesio lemputė bus pritemdyta, šviesa IŠJUNGTA.
aptikta, šviesa lieka aptikta, šviesa įjungta. Nusileidžia į budėjimo režimą
IŠJUNGTA. pritemdymo lygis (10 % arba

30%) po laikymo laiko.

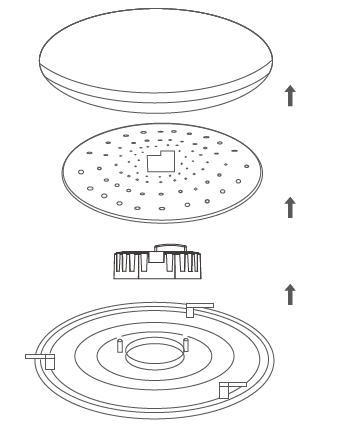

Diegimo būdas:

Vartotojo pastabos:

1. Mikrobangos gali prasiskverbti pro plonesnes nei 20 cm sienas ar stiklą ir susilpninti, jei storesnis nei 20 cm.

2. Aptikimo zonai įtakos turės judėjimo greitis, montavimo aukštis ir judėjimo garsumas.

3. Bandymą atlikite saulėtomis dienomis be šviestuvo gaubto, nes tai turės įtakos matuojamai liuksų vertei.
