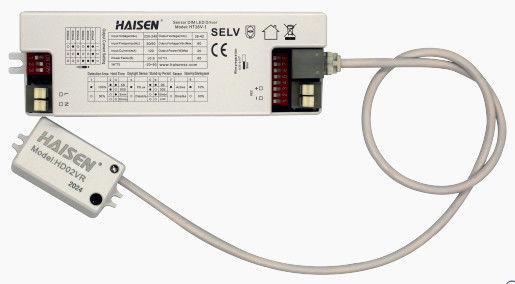

Nuolatinės srovės išvesties dienos šviesos aptikimo mikrobangų judesio jutiklis

Prekės ženklas:
HAISEN
Prekės Nr.:
HT30V-I
Užsakymas (MOQ):
100PCS
Mokėjimas:
L/C, T/T, Western Union
Produkto kilmė:
China

Susisiekite su mumis

Produkto detalė

Nuolatinės srovės išvestis, dienos šviesos aptikimo funkcija, judesio jutiklis

Jutiklio savybės:

1. 5,8 GHz mikrobangų judesio jutiklis su pritemdymo funkcija.

2. Tinka Tri-Proof šviesoms, šviestuvams su juostomis ir skydinėms lemputėms.

3. Atskirai montuojama versija, lankstus montavimas.

5. Pastovi srovės išvestis.

5. 3 metų garantija.

Jutiklio produkto aprašymas:

Darbinė įtampa	220–240 V kintamoji srovė 50 Hz / 60 Hz
Budėjimo režimo galia	≤1 W (230 V kintamoji srovė)
THD	<20%
Galios koeficientas	≥0,9
Efektyvumas	≥82 % (maks.)
Mikrobangų dažnis	5,8 GHz ± 75 MHz
Mikrobangų galia	<0,3 mW
Funkcijų nustatymo režimas	DIP jungiklis / nuotolinio valdymo pultas
sertifikatas	CE RoHS
Darbinė temperatūra	-20°C~+50°C
IP klasė	IP 20

ĮJUNGIMO/IŠJUNGIMO valdymo aptikimo sritis Dienos šviesos slenksčio palaikymo laiko garantija – 3 metai

Budėjimo trukmė Budėjimo režimo pritemdymo lygis Nuotolinio valdymo pultas Papildoma srovė

Mechaninė konstrukcija judesio jutiklio:

Aptikimo zona	50%/100%
Laikymo laikas	5 s / 90 s / 3 min / 10 min
Dienos šviesos slenkstis	15 liuksų / Išjungti
Budėjimo režimo pritemdymo lygis	10%/30%
Budėjimo laikotarpis	0 s / 30 s / 10 min / +∞

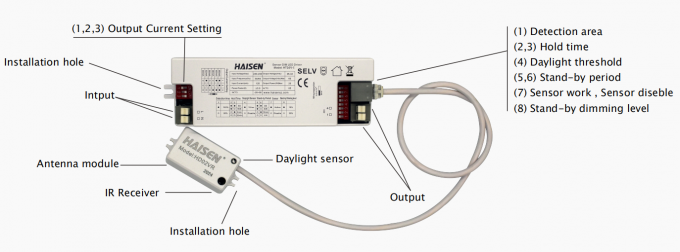

Schemos vertimas	Sąveika

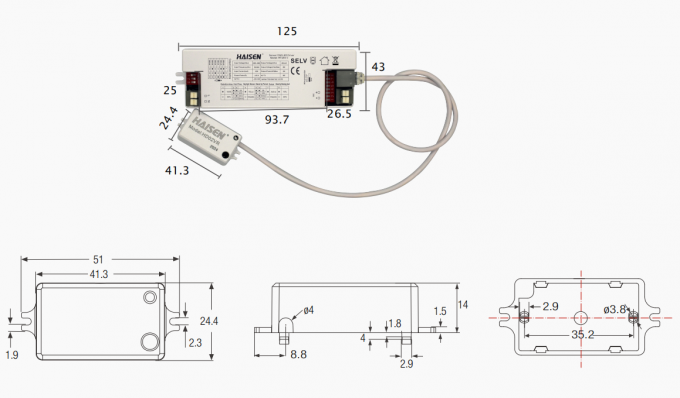

Matmenų brėžinys (vienetas: mm) judesio jutiklio:

HD01VR-4 Laido skersmuo 4 mm, standartinės versijos laido ilgis 480 ± 10 mm (galima pritaikyti).

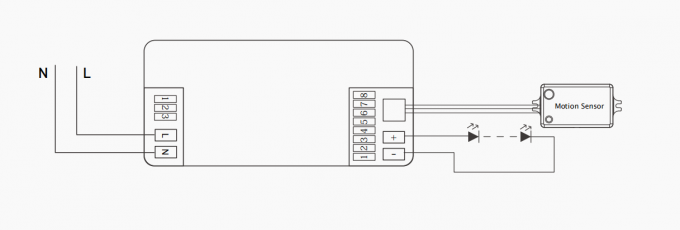

Judesio jutiklio laidų schema:

Įėjimo srovė	0,15 A (maks.)
Įvesties galia	30 W (maks.)
Išėjimo įtampa	28 V ~ 42 V nuolatinė srovė
Išėjimo srovė	450 mA / 500 mA / 550 mA / 600 mA ± 5%
Išvesties valdymo metodas	Išjungti / pritemdyti

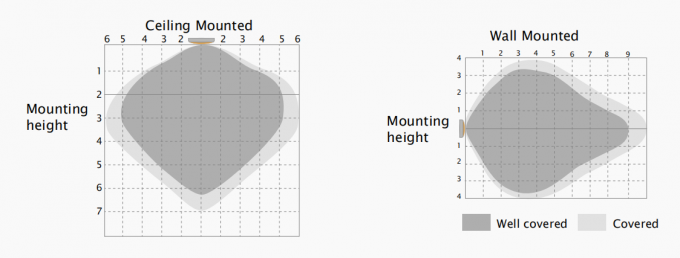

Aptikimo aprėptis judesio jutiklio:

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Tipinis įrengimo aukštis 2,5–6 m

Aptikimo diapazonas	Spindulys 4–7 m / 13,12–22,96 pėd.
Aptikimo kampas	≤150 ° (be stiklo)
Montavimo aukštis	2,5–6 m / 8,2–19,68 pėd. (montuojamas prie lubų)

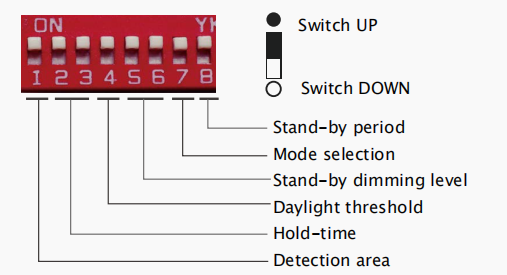

Nustatymas :

Aptikimo zona(1)		Šioje srityje bus aptiktas judesys ir jutiklis galės suveikti. 100 % Aptikimo sritis taip pat žinoma kaip stiprus jautrumas.
Laikymo laikas (2,3)		Šviesos ryškumo išlaikymo laikotarpis po to, kai judantys objektai palieka aplinką aptikimo sritis.
Dienos šviesos slenkstis(4)		Aplinkos ryškumo apibrėžimas; tik kai aplinkos ryškumas yra mažesnis nei iš anksto nustatytas konkretus liuksų kiekis, jutiklis veiks; kai jis iš anksto nustatytas kaip „Išjungti“, jutiklis veikia kiekvieną kartą, kai aptinka judesį, nepriklausomai nuo aplinkos ryškumas.
Budėjimo režimo pritemdymo lygis (5,6)		Mažos galios budėjimo režimu apibrėžimas.
Režimo pasirinkimas (7)		Jutiklio režimas įjungtas, kai DIP jungiklis yra pakeltas; jutiklio režimas išjungtas, kai DIP jungiklis yra pakeltas yra žemyn.
Budėjimo laikotarpis (8)		Šviesos silpno galingumo laikotarpis, prieš jai visiškai išsijungiant. Kada iš anksto nustatyta kaip „∞“, šviesa visada veikia silpnu galingumu, jei nėra judesio. aptikimo zonoje ir neišsijungia.

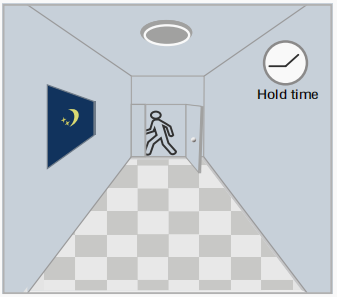

Taikymas:

1. Automatinio įjungimo/išjungimo funkcija:

Šviesa įsijungia aptikus judesį ir išsijungia žmonėms išėjus naktį. Pritaikymas: koridoriuje, laiptinėje.

	Esant pakankamai dienos šviesos, net ir aptikus judesį, šviesa išlieka IŠJUNGTA.
	Esant nepakankamam dienos šviesos kiekiui, aptikus judesį, šviesa įsijungia.
	Po paskutinio aptikimo ir dabartinio laikymo laiko lemputė išsijungia.

2. Nėra dienos šviesos funkcijos

Dienos šviesos slenkstis nustatytas kaip „Išjungti“.

Įsijungia aptikus judesį, žmonėms išėjus, išsijungia po budėjimo laikotarpio.

Jei laukimo laikas yra +∞, lempa išjungiama ir laukia kito mikrobangų krosnelės suveikimo laukimo ryškumo būsenoje.

	Kai tik kas nors praeis aptikimo zoną, šviesa įsijungs automatiškai.
	Kai asmuo palieka aptikimo zoną, jutiklis įjungia uždelsimo laiką, laikydamas Kambario šviesa turėtų būti 100 % ryški Laipsniai.
	Pasibaigus uždelsimo laikui, niekas nepraeina pro aptikimo zoną, jutiklis pereina į budėjimo režimą ir šviesa pritemsta.
	Pasibaigus budėjimo režimui, jei niekas nepraeina pro aptikimo zoną, lemputė užgęsta.

3. Funkcijų demonstracija – koridoriaus funkcija

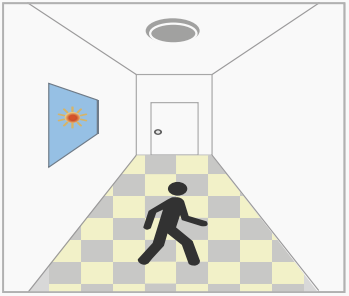

	Kai aplinkos apšvietimas pakankamas, šviesa neįsijungs, kai kas nors įeis aptikimo zonoje.

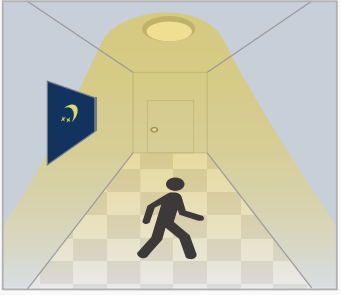

	Kai aplinkos apšvietimas nepakankamas, aptikimo zona aptinka pro šalį einantį asmenį ir jį įjungia.
	Pasibaigus delsos laikui, niekas nepraeina pro indukcinę zoną, o šviesa užtemsta, pereinant į laukimo laiko būseną.
	Pasibaigus budėjimo režimui, kai jutikliai nebeaptinka judesio, šviesos automatiškai užgęsta.

Dėmesio:

1. Prieš naudodami šį gaminį, atidžiai perskaitykite instrukcijas ir išsaugokite jas, kad visi naudotojai galėtų jomis naudotis. skaityti bet kuriuo metu.

2. Jutiklį turi sumontuoti kvalifikuotas elektrikas, prieš įjungdami įsitikinkite, kad maitinimas yra išjungtas. įrengimas.

3. Pasiliekame teisę keisti bet kokį neteisingą tekstą, vaizdą ir būtinus techninius parametrus.

4. Bet koks neleistinas pakeitimas yra draudžiamas, kitaip visos garantijos bus nedelsiant negaliojančios.

Įrengimo atsargumo priemonės:

1. Mikrobangų jutiklį galima montuoti bet kuriame žibinte, išskyrus tą, kuris turi visiškai metalinį korpusą.

2. Aptikto paviršiaus negalima ekranuoti metaliniais objektais.

3. Įsitikinkite, kad mikrobangų modulis yra visiškai atviras išorėje.

4. Jutiklio modulio aptikimo paviršius turi būti nukreiptas į aptikimo zoną.

5. Kad būtų išvengta trukdžių ir lempų mirksėjimo, reikia laikytis atokiau nuo vairuotojo.

6. Kad būtų išvengta trumpojo jungimo, laidai turi būti griežtai pajungti pagal laidų schemą.

Taikymo aplinka:

1. Tinka montuoti patalpose, kad būtų išvengta klaidingo suveikimo dėl išorinių veiksnių, tokių kaip lietus, vėjas ar medžių svyravimai.

2. Negalima montuoti vietoje su keturiomis metalinėmis pastogėmis ir mažoje erdvėje (pvz., ant cinkuoto geležies stogo).

3. Atkreipkite dėmesį, kad montavimas turi būti atliktas taip, jog būtų išvengta klaidingo suveikimo dėl pačios lempos drebėjimo.

4. Negalima montuoti šalia didelių veikiančių mašinų, tokių kaip ventiliatorius / lubų ventiliatorius, kad būtų išvengta klaidingo mašinų suveikimo. vibracija.

Vartotojo pastabos:

1. Mikrobangų krosnelė gali prasiskverbti pro plonesnes nei 20 cm sienas ar stiklą ir susilpninti, jei storesnis nei 20 cm.

2. Vairuotojo įtampa turi būti stabili ir svyruoti 10 % ribose.

3. Aptikimo zonai įtakos turės judėjimo greitis, montavimo aukštis ir judėjimo garsumas.

4. Bandymą atlikite saulėtomis dienomis be šviestuvo gaubto, nes tai turės įtakos matuojamai liuksų vertei.
