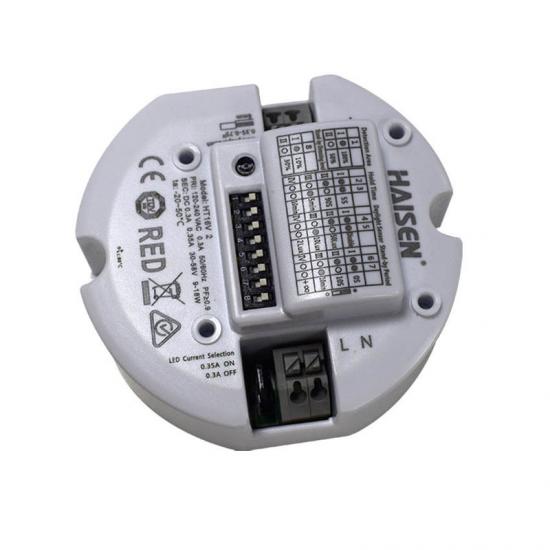

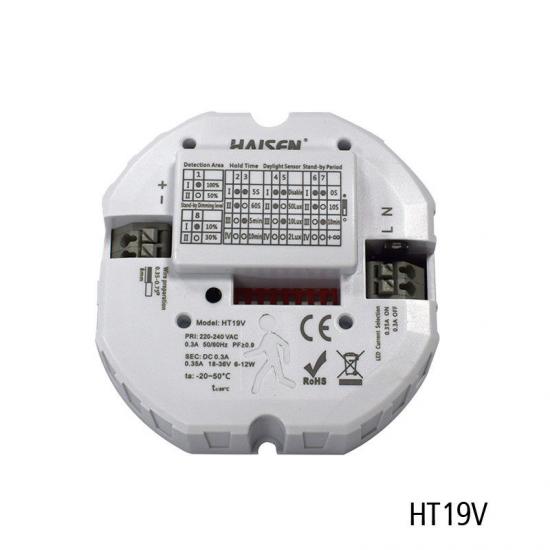

Judesio jutiklio pritemdymo jungiklis 5.8G dažnio jutiklio išvesties LED galia 9-18W

Judesio jutiklio pritemdymo jungiklis 5.8G dažnio jutiklio išvesties LED galia 9-18W

Savybės pritemdomo judesio jutiklio :

1. 5,8 G mikrobangų judesio jutiklis su pritemdymo funkcija.

2. Galios koeficientas turi būti lygus arba didesnis nei 0,9.

3. Šviesos diodo išėjimo galia yra 9–18 W

4. Gaukite EMC sertifikatą, o sertifikato numeris yra EN55015

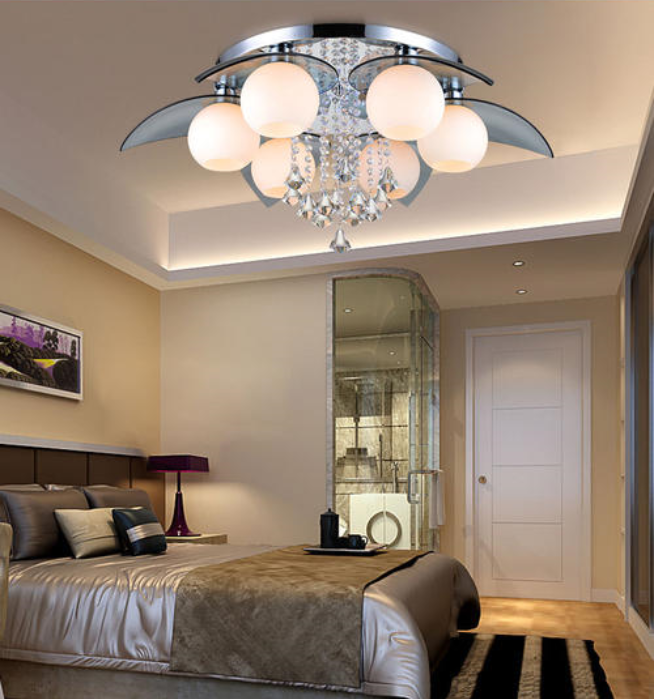

5. Tinka lubiniams šviestuvams arba pertvaroms.

6. Jautrumas ir patikimumas

7.IP 20 ir 3 metų garantija.

Techniniai duomenys pritemdomo judesio jutiklio :

Įjungimo/išjungimo valdymo aptikimo zona, palaikymo laikas, dienos šviesos jutiklis

Budėjimo režimo pritemdymas Budėjimo režimo išėjimo srovė

lygis Laikotarpis

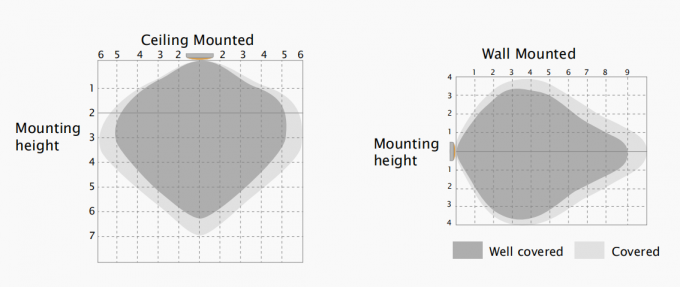

Aptikimo zona pritemdomo judesio jutiklio :

Įrenginys rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Tipinis įrengimo aukštis 2,5–6 m.

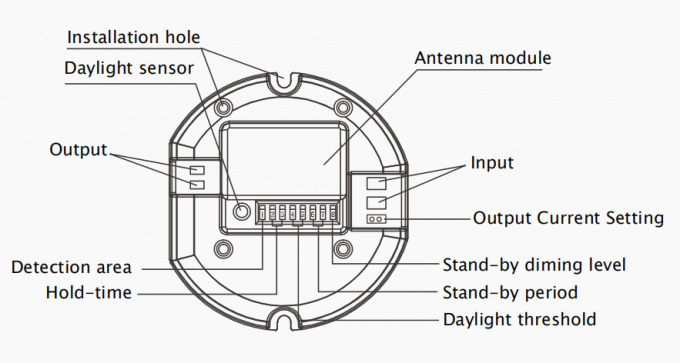

Mechaninė konstrukcija pritemdomo judesio jutiklio :

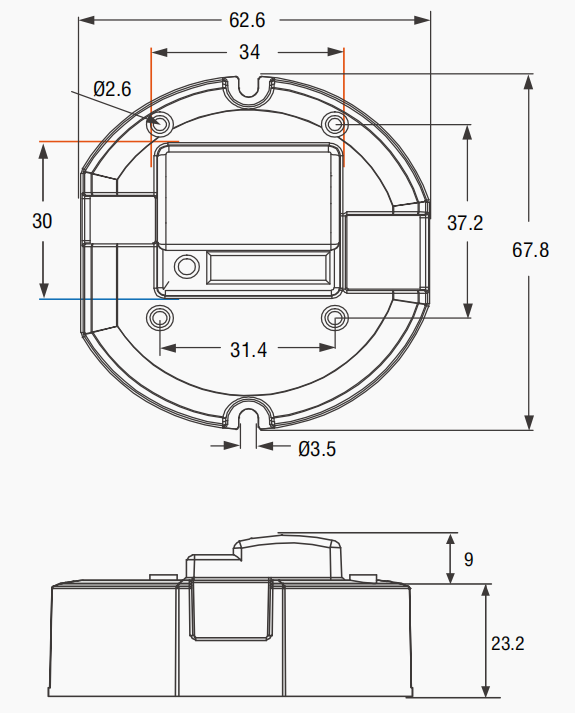

Matmenys pritemdomo judesio jutiklio :

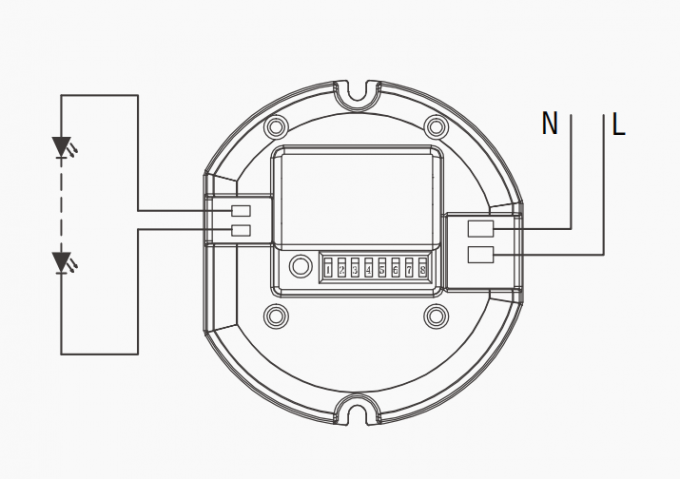

Laidų schema pritemdomo judesio jutiklio :

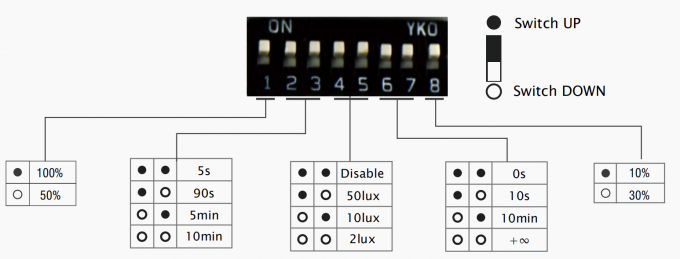

Nustatymas pritemdomo judesio jutiklio :

Surinkdami kodą, galite nustatyti norimus parametrus, kad pasiektumėte norimą efektą.

Aptikimo zona: Laikymo laikas: Dienos šviesos slenkstis: Budėjimo laikotarpis: Budėjimo laikotarpis:

Šioje srityje. Laikotarpis. Apibrėžimo laikotarpis. judesys apšvies išlaikant aplinkos ryškumą; šviesa išlaikoma mažo galingumo 100 % ryškumas gali būti aptiktas tik esant mažam išėjimui budėjimo režimu ir gali pakeisti aplinkos ryškumą prieš mėnesines.

Objektų išėjimo trigeris yra žemesnis nei visiškai jutiklis. 100 % aptikimo iš anksto nustatyto konkretaus nustatymo išjungtas, Aptikimo zonos plotas. Liuksų kiekis, kai jis nustatytas iš anksto taip pat žinomas jutiklis veiks; kaip „∞“, šviesa

kaip stiprus, kai jis nustatytas, kaip visada laikykitės jautrumas. „išjungti“, jutiklio išvestis yra maža, jei veiks visada, kai nebus judesio jis aptinka judesį atsižvelgiant į vietovę ir ne aplinkos ryškumas. Išjunkite.

Įdiegimo metodas pritemdomo judesio jutiklio :

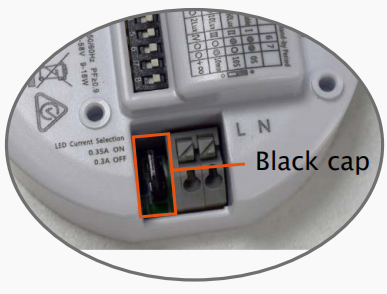

1. Išėjimo srovės nustatymas:

Nustatykite 350 mA srovę, užkimšdami juodą dangtelį ir ištraukite, kad nustatytumėte su 300 mA, daugiau dabartinių reikalavimų variantų.

2. Įrengimas:

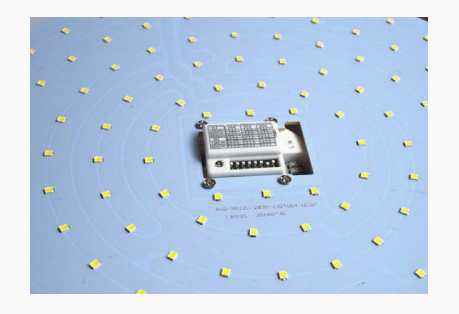

Parodytas gatavo gaminio montavimo brėžinys:

Paraiška pritemdomo judesio jutiklio :

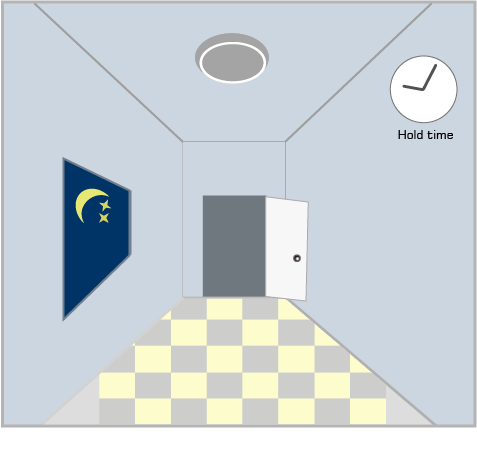

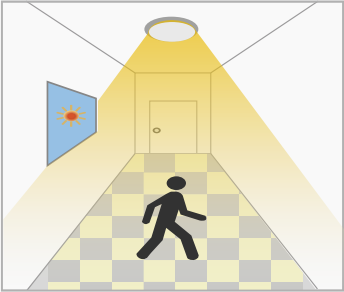

1. Automatinio įjungimo/išjungimo funkcija:

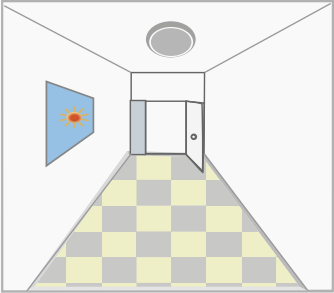

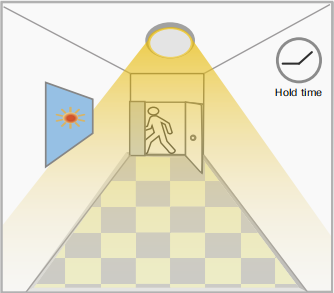

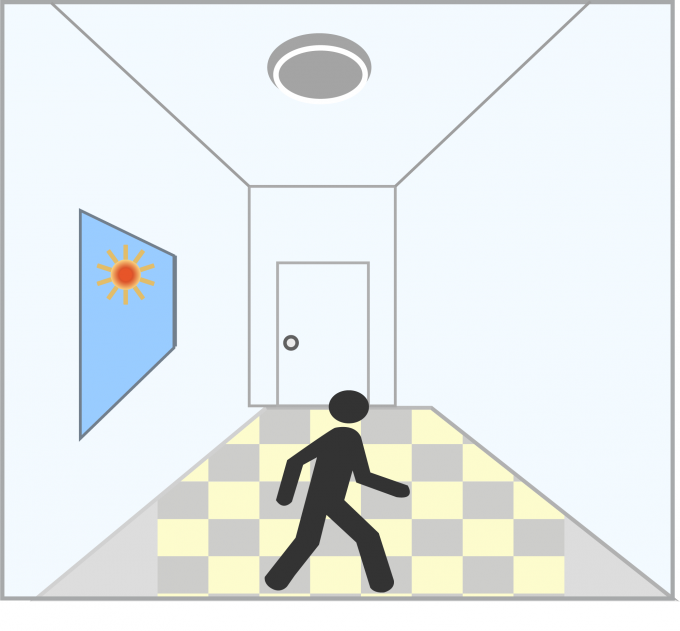

Įsijungia aptikus judesį ir išjungiamas žmonėms išėjus naktį. Taikymo slenkstis: koridorius, laiptinė. Dienos šviesos slenkstis nustatytas į „2 liuksai, 10 liuksų, 50 liuksų“.

Esant pakankamai dienos šviesos, net ir esant nepakankamai dienos šviesos, po paskutinio aptikimo ir kai judesys aptikta šviesa kada aptiktas judesys, praėjęs esamo laikymo laikas, lieka IŠJUNGTA. lemputė įjungta. lemputė išjungta.

2. Nėra dienos šviesos funkcijos:

Dienos šviesos slenkstis nustatytas kaip „Išjungti“. Šviesa įsijungia aptikus judesį, žmonėms išėjus, išjungiama po budėjimo laikotarpio. Taikymo sritys: pritemdytos vietos, pavyzdžiui, rūsys, požeminė perėja.

Aptikus judesį, žmonėms išėjus, po paskutinio aptikimo ir jutiklis veiks įjunkite aptikimo zonoje šviesa išlieka esamu laikymo laiku šviesa iki 100 % ryškumo. Praėjus 100 % ryškumui, šviesa IŠJUNGTA.

laikymo laikas.

3. Funkcija demonstracinei – pritemdomo valdymo / koridoriaus funkcijai

Esant pakankamai dienos šviesos, net ir nepakankamai dienos šviesos, po paskutinio aptikimo šviesa kai judesys aptikta šviesa kada aptikimas judesys, bus pritemdytas iki lieka IŠJUNGTA. šviesa ĮJUNGTA. Budėjimo režimo pritemdymo lygis

(10 % arba 30 %) po laikymo laiko

Po budėjimo laikotarpio,

lemputė IŠJUNGTA.

Paraiška pritemdomo judesio jutiklio :

Vartotojo pastabos:

1. Mikrobangų krosnelė gali prasiskverbti pro plonesnes nei 20 cm sienas ar stiklą ir susilpninti, jei storesnis nei 20 cm.
2. Vairuotojo įtampa turi būti stabili ir svyruoti 10 % ribose.
3. Aptikimo zonai įtakos turės judėjimo greitis, tvirtinimo aukštis ir judėjimo apimtis.
4. Bandymą atlikite saulėtomis dienomis be šviestuvo gaubto, nes tai turės įtakos bandymo liuksų vertei.

5. Gamykliniai numatytieji nustatymai: aptikimo plotas 100 % / laikymo laikas 5 s / dienos šviesos slenksčio išjungimas / budėjimo laikotarpis 0 s / budėjimo režimo pritemdymo lygis 10 %.
