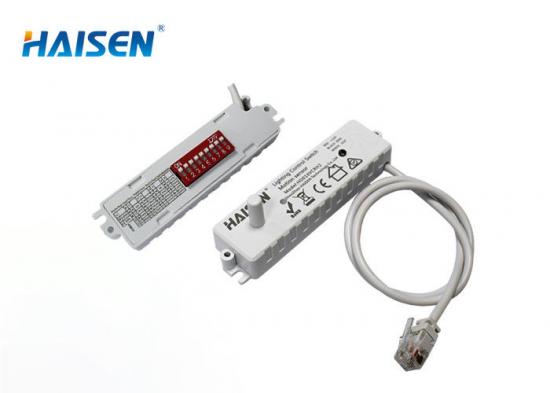

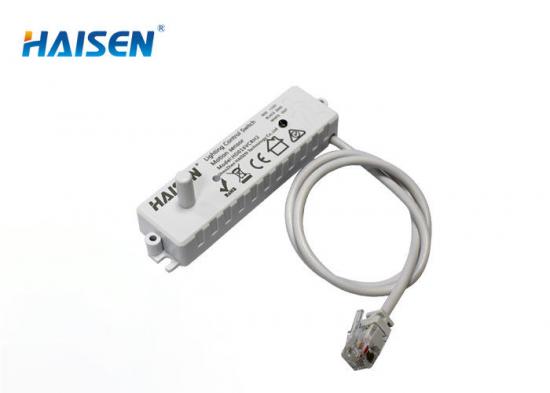

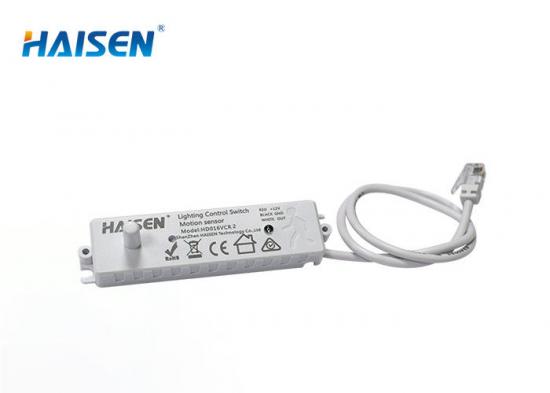

5,8 GHz 12 V nuolatinės srovės mikrobangų jutiklis su strypo antena ir 9 DIP jungikliais

HD016VCRH 2 yra itin kompaktiško ir plono dizaino 12 voltų nuolatinės srovės mikrobangų judesio jutiklis su strypine antena, kurį lengva montuoti LED šviestuvo viduje. 1–10 V pritemdymo judesio jutiklis su DIP jungikliu visiems parametrams nustatyti ir nuotolinio valdymo pulteliu.

Prekės ženklas:
HAISEN
Prekės Nr.:
HD016VCR 2
Užsakymas (MOQ):
100PCS
Mokėjimas:
L/C, T/T, Western Union
Produkto kilmė:
China

Susisiekite su mumis

Produkto detalė

Kompaktiškas 12 V nuolatinės srovės judesio jutiklis, 5,8 GHz mikrobangų jutiklis, strypinė antena, 9 DIP jungikliai

HD016VCRH 2 yra itin kompaktiško ir plono dizaino 12 voltų nuolatinės srovės mikrobangų judesio jutiklis Su strypine antena, kurią lengva sumontuoti LED šviestuvo viduje. 1–10 V pritemdymo judesio jutiklis su DIP jungikliu visiems parametrams nustatyti ir nuotolinio valdymo pulteliu.

Savybės:

1. 12 V nuolatinės srovės darbinė įtampa su 1–10 V pritemdymo funkcija

2. Automatiškai įjunkite/padidinkite/nuleiskite/išjunkite LED lemputę, kai aptinkamas judesys arba jo nėra.

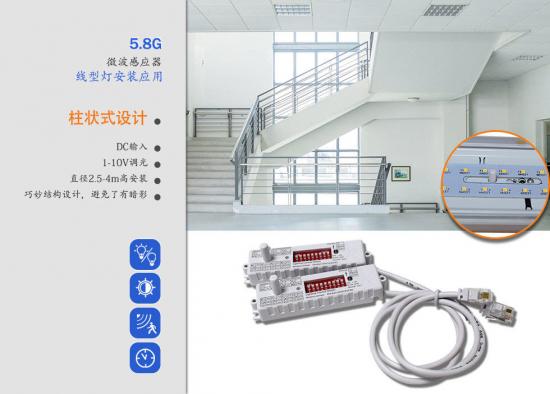

3. Su strypo antenos moduliu, lengvai montuojamas trijų sluoksnių ir linijinio apšvietimo viduje su labai maža skylute

4. 5 metų garantija

5. Su 9 DIP jungiklių klavišais, jame yra daugiau parinkčių: laikymo laikas, aptikimo sritis, budėjimo režimas, budėjimo režimo pritemdymo lygis ir dienos šviesos riba.

6. Kai nėra judėjimo, išjunkite šviesą arba sumažinkite ryškumą iki mažesnio, pvz., 10 %, 20 % ir panašiai, kad taupytumėte energiją ir prisidėtumėte prie tvarumo.

7. IP20

8. CE/RoHs sertifikatas

Specifikacijos:

Sauga ir elektromagnetinis suderinamumas	Patvirtinimas	CE, ROHS
Jutiklio parametrai	Darbinė temperatūra	-20°C~+60°C
	Dienos šviesos slenkstis	2 liuksai / 10 liuksų / 50 liuksų / Išjungti
	Aptikimo kampas	30°–150°
	Aptikimo zona	50%100%
	Budėjimo laikotarpis	0 s / 30 s / 20 min / +∞
	Budėjimo režimo pritemdymo lygis	10%/20%/ 30%/50%
	Budėjimo režimo galia	<0,5 W (budėjimo režimu)
	Laikymo laikas	5 s / 30 s / 1 min. / 10 min.
	Montavimo aukštis	Maks. 4 m / 13,12 pėd.
	Aptikimo diapazonas	Maks. 10 m / 32,8 pėd.
Belaidžio ryšio parametrai	Mikrobangų dažnis	5,8 GHz ±75 MHz
Belaidžio ryšio parametrai	Mikrobangų galia	<0,3 mW
Įvestis	Darbinė įtampa	12 V nuolatinė srovė
Įvestis	Darbinė srovė	≤25A (maks.)
Kiti	Pakuotės reikalavimas	Burbulinė pakuotė, plokščias popierius, išorinė dėžutė.
	Įrengimas	Įmontuoti šviestuvai viduje
	Garantija	5 metai
	IP apsaugos klasė	IP 20
	Gyvenimo laikas	50000 val.

ĮJUNGTA/IŠJUNGTA Dienos šviesos jutiklis Aptikimo zona Laikymo laikas Garantija 5 metai

budėjimo režimo pritemdymas

lygis

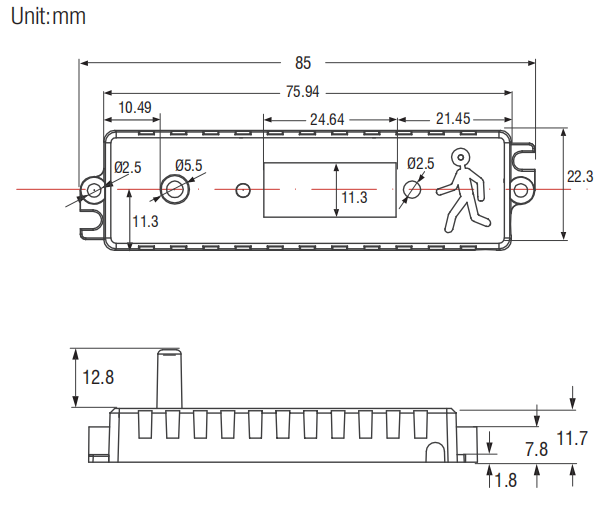

Matmenys:

Strypinė antena užtikrina patikimą aptikimą, išvengiant klaidingo suveikimo, kai jutiklis yra įmontuotas metalinės LED plokštės gale.

Laidų schema:

Trys valdymo linijos, kurias reikia prijungti prie LED tvarkyklės:

RAUDONA skirta prijungti prie +12 V

JUODA skirta prijungti prie GND

GELTONA spalva skirta ryšiui su OUT

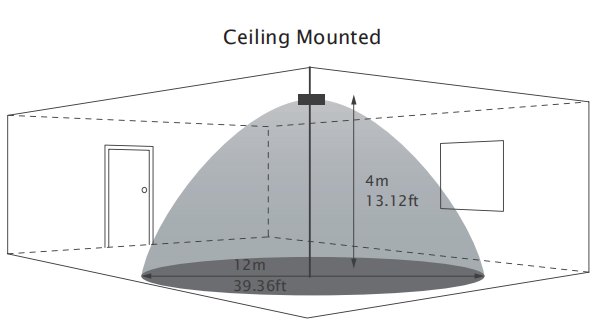

Aptikimo aprėptis:

Maksimalus aptikimo diapazonas bus 12 m / 39,36 pėd., jei įrenginys bus montuojamas prie lubų, o maksimalus montavimo aukštis – 2,5–4 m / 8,2–13,12 pėd.

DIP perjungimo nustatymai:

Aptikimo sritis (jautrumas)

	1
Ⅰ	ĮJUNGTA	100%
II	-	50%

Šioje srityje bus aptiktas judesys ir bus galima suaktyvinti jutiklį.

100 % aptikimo plotas taip pat žinomas kaip didelis jautrumas.

Laikymo laikas

	2	3
Ⅰ	ĮJUNGTA	ĮJUNGTA	5 sek.
II	ĮJUNGTA	-	30-ieji
III	-	ĮJUNGTA	1 min.
III	-	-	10 min.

Šviesos laikotarpis.

išlaikant 100 % ryškumą po objektų judėjimo

palikite aptikimo zoną.

Dienos šviesos slenkstis

	4	5
Ⅰ	ĮJUNGTA	ĮJUNGTA	Išjungti*
II	ĮJUNGTA	-	50 liuksų
III.	-	ĮJUNGTA	10 liuksų
III	-	-	2 liuksai

*Išjungti reiškia, kad dienos šviesos jutiklis neveikia.

Jutiklis įjungs šviesą, kai aptiks judesį, nepriklausomai nuo aplinkos apšvietimo lygio.

Aplinkos apibrėžimas ryškumas; jutiklis veiks tik tada, kai aplinkos ryškumas yra mažesnis už iš anksto nustatytą konkretų liuksų kiekį; kai jis nustatytas kaip „išjungtas“, jutiklis veiks kiekvieną kartą, kai aptiks judesį, neatsižvelgiant į aplinkos ryškumą ryškumas.

Budėjimo laikotarpis

	6	7
Ⅰ	ĮJUNGTA	ĮJUNGTA	0 s
II	ĮJUNGTA	-	30-ieji
III	-	ĮJUNGTA	20 min.
III	-	-	+∞

Šviesos silpno apšvietimo laikotarpis prieš visišką išsijungimą. Kai nustatyta kaip „∞“, šviesa visada veikia silpnu apšvietimo režimu, jei aptikimo zonoje nėra judesio, ir neišsijungia.

Budėjimo režimo pritemdymo lygis

	8	9
Ⅰ	ĮJUNGTA	ĮJUNGTA	10%
II	ĮJUNGTA	-	20%
III	-	ĮJUNGTA	30%
III	-	-	50%

Mažos galios budėjimo režimu apibrėžimas.

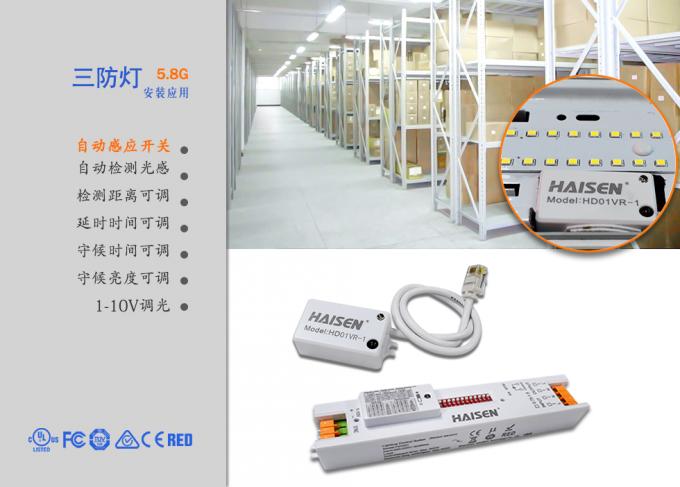

Taikymas:

Jis gali prasiskverbti pro daugumą medžiagų, tokių kaip stiklas, plastikas ir panašiai, bet ir pro metalą, todėl jį galima plačiai naudoti lubų šviestuvams / trijų sluoksnių šviestuvams ir skydinėms šviestuvams įvairiomis progomis, pavyzdžiui, automobilių stovėjimo aikštelėse, gamybos, pramonės srityse ir pan.
