PWM 0-10V pritemdomas nuolatinės srovės judesio jutiklio DIP jungiklis luboms atspariam šviestuvui

Susisiekite su mumis

PWM 0-10V pritemdymo funkcijos DIP jungiklis luboms, skirtas trijų sluoksnių šviesai

DC jutiklio savybės:

1. Budėjimo režimo galia ≤0,5 W

2. Jis pritaikytas 12 V nuolatinės srovės įvesties dizainui

3. Naudojant nuolatinę LED tvarkyklės įtampą, nereikia papildomo maitinimo iš linijos.

4. Dirbkite su 1–10 V reguliuojamo ryškumo LED tvarkykle, kad galėtumėte reguliuoti šviesos srautą dviem etapais

5. Ypač tinka šviestuvams, kuriems svarbi kaina

6. Budėjimo režimo galia ≤0,5 W

7. 8 DIP jungiklio klavišai, skirti nustatyti palaikymo laiką, budėjimo režimo pritemdymo lygį, budėjimo režimo laikotarpį

8.φ5.5 mm strypinė antena, reikia mažos skylutės, kad antena būtų matoma, nėra šešėlio, nėra šviesos karoliukų masyvo

9,39,9 mm pločio, kad būtų galima puikiai pritaikyti prie trijų sluoksnių šviesos

10. 2,5–4 m montavimo aukštis, skirtas naudoti automobilių stovėjimo aikštelėse, žemagrindėse sandėliuose

11. 2–5 m aptikimo spindulys

12. Darbinė temperatūra: -25 ~ 60 ℃

13. Geriau montuoti prie lubų

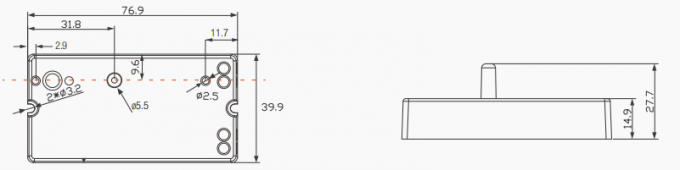

Nuolatinės srovės jutiklio matmenys:

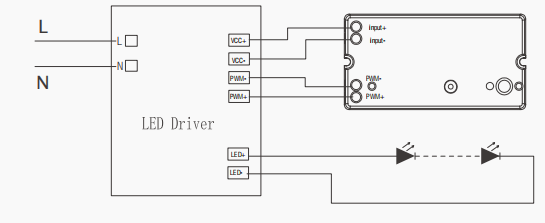

Nuolatinės srovės jutiklio laidų schema:

Valdymo režimas	ĮJUNGIMAS/IŠJUNGIMAS/pritemdymas (PWM)
Išvestis	5 V PWM
Budėjimo režimo galia	≤0,5 W
Mikrobangų dažnis	5,8 GHz ± 75 MHz
Mikrobangų galia	<0,3 mW
Darbinė įtampa	12–15 V nuolatinė srovė
Įėjimo srovė	30 mA (maks.)

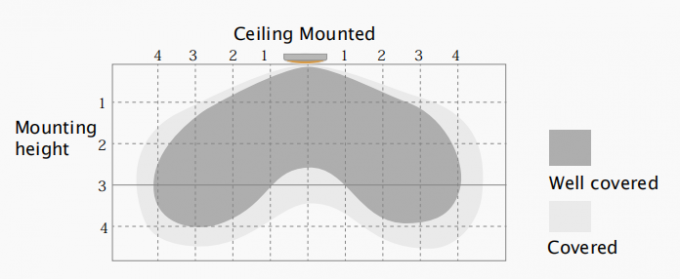

DC jutiklio aptikimo aprėptis:

Montavimo aukštis	2,5–4 m (montuojamas prie lubų)
Aptikimo diapazonas	Spindulys, 4–8 m (montuojamas prie lubų)
Aptikimo kampas	≤150° (be stiklo)
Judesio aptikimas	0,5–1,5 m/s

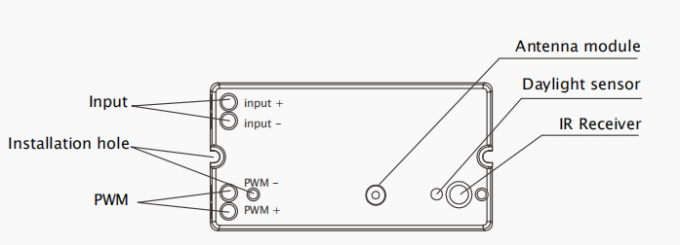

Nuolatinės srovės jutiklio mechaninė struktūra:

Režimų keitimas	PWM
Aptikimo zona	50%/100%
Nustatymo režimas	DIP jungiklis
Laikymo laikas	5 s / 30 s / 1 min. / 5 min.
Dienos šviesos slenkstis	2 liuksai / 10 liuksų / 50 liuksų / išjungti
Budėjimo laikotarpis	0 s / 30 s / 5 min / + ∞
Budėjimo režimo pritemdymo lygis	10%/30%

Nuolatinės srovės jutiklio nustatymas:




Aptikimo zona(1)	Šioje srityje bus aptiktas judesys ir bus galima suaktyvinti jutiklį. 100 % aptikimo sritis dar vadinama dideliu jautrumu.
Laikymo laikas (2,3)	Šviesos ryškumo išlaikymo laikotarpis po to, kai judantys objektai palieka aplinką aptikimo sritis.
Dienos šviesos slenkstis (4,5)	Aplinkos ryškumo apibrėžimas; jutiklis veiks tik tada, kai aplinkos ryškumas yra mažesnis už iš anksto nustatytą konkretų liuksų kiekį; kai jis nustatytas kaip „išjungtas“, jutiklis veiks kiekvieną kartą, kai aptiks judesį, neatsižvelgiant į aplinkos ryškumą. ryškumas.
Budėjimo laikotarpis (6,7)	Šviesos silpno galingumo laikotarpis prieš visišką išsijungimą. Kai nustatyta kaip „∞“, šviesa visada veikia silpnu galingumu, jei nėra judesio. aptikimo zonoje ir neišsijungia.
Budėjimo režimo pritemdymo lygis (8)	Mažos galios budėjimo režimu apibrėžimas.
