Nuolatinės srovės įvestis Kompaktiškas dydis Lengvai montuojamas Pritemdoma funkcija Jutiklis

Jutiklio savybės:

1. Išėjimas: 5 V PWM (gradientas)

2. Dėl 5,835 GHz–5,875 GHz dažnio nėra jokių trukdžių 5G internetui

3. Maksimalus aptikimo skersmuo – 10 m, maksimalus montavimo aukštis – 4,5 m

5. Visi duomenys yra tikrinami esant 0,5–1 m/s judėjimo greičiui

5. Super kompaktiškas dydis – 46 * 24,4 * 14,5 mm , tinka visų rūšių LED lempoms

6. 10 ryškumo reguliavimo lygių (10 % kiekvienam paspaudimui)

Jutiklio produkto aprašymas:

Valdymo metodas	Įjungimas/išjungimas / 5 V PWM (gradientas)
Mikrobangų dažnis	5,835 GHz–5,875 GHz
Darbinė įtampa	7–12 V nuolatinė srovė
Budėjimo režimo galia	≤0,5 W
Paketas	Burbulinis maišelis, kartoniniai skyriai
Darbinė srovė	<30mA±5%
Mikrobangų galia	<0,3 mW
IP klasė	IP 20
Darbinė temperatūra	-20°C~+60°C
Garantija	5 metai

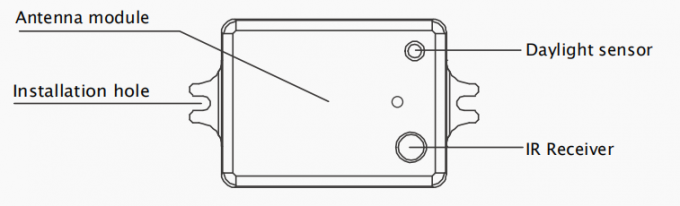

Mechaninė konstrukcija judesio jutiklio:

Aptikimo zona	Labai arti/Arti/Vidutinis/Toli
Laikymo laikas	IŠJUNGTA / 30 s / 10 min / 30 min
Dienos šviesos slenkstis	IŠJUNGTA / Apsiniaukusi / Sutemus / Naktis
Budėjimo laikotarpis	IŠJUNGTA / 30 s / 10 min / 30 min
Budėjimo režimo pritemdymo lygis	Pastabos: Budėjimo režimo pritemdymo lygis pagal numatytuosius nustatymus yra pusė išlaikymo laiko ryškumo. Šviesa palaipsniui mažinama, kol išsijungia.

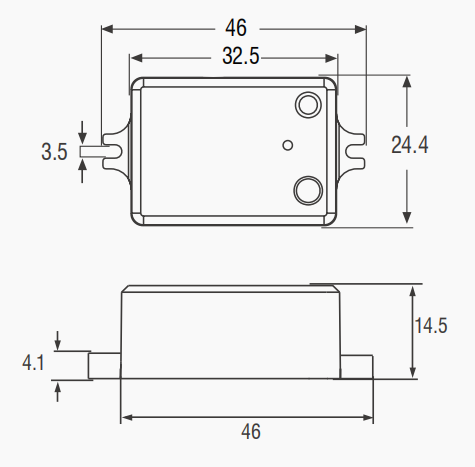

Matmenų brėžinys (vienetas: mm) judesio jutiklio:

Kompaktiškas dydis, tinkantis visų tipų lempoms.

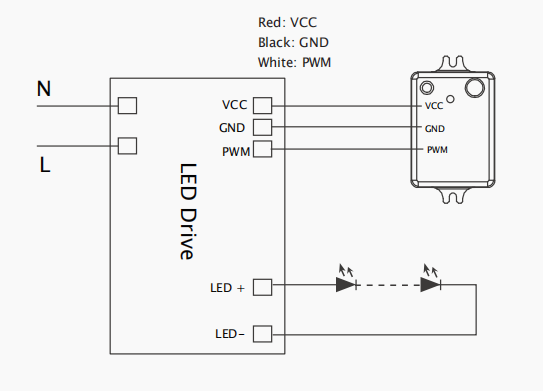

Judesio jutiklio laidų schema:

Valdymo metodas	Įjungimas/išjungimas / 5 V PWM (gradientas)
Mikrobangų dažnis	5,835 GHz–5,875 GHz
Darbinė įtampa	7–12 V nuolatinė srovė
Vielos spalva	Raudona: VCC, juoda: GND, balta: PWM

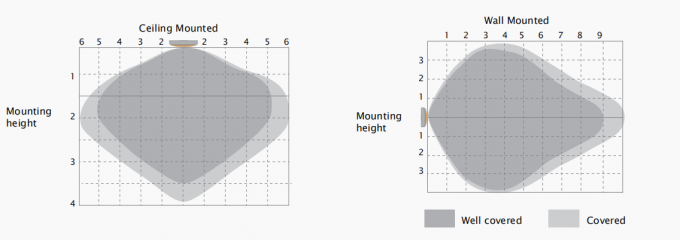

Aptikimo aprėptis judesio jutiklio:

Tipinis įrengimo aukštis 2–3 m

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Montavimo aukštis	Maks. 4,5 m / 14,76 (montuojamas prie lubų)
Aptikimo diapazonas	Maks. ø10 m / 32,8 pėd. (montuojamas prie lubų)
Aptikimo kampas	30°~150°
Judesio aptikimas	0,5–1,5 m/s

Nuolatinės srovės judesio jutiklio montavimas:

3 kontaktų jungtis, kištukas ir kištukas, labai lengva montuoti ir paprasta naudoti galutiniam klientui.

Judesio jutiklio įrengimo atsargumo priemonės	1. Mikrobangų jutiklį galima montuoti bet kuriame žibinte, išskyrus tą, kuris turi visiškai metalinį korpusą.
	2. Aptikto paviršiaus negalima ekranuoti metaliniais objektais.
	3. Įsitikinkite, kad mikrobangų modulis yra visiškai atviras išorėje.
	4. Jutiklio modulio aptikimo paviršius turi būti nukreiptas į aptikimo zoną.
	5. Kad būtų išvengta trukdžių ir lempų mirksėjimo, reikia laikytis atokiau nuo vairuotojo.
	6. Kad būtų išvengta trumpojo jungimo, laidai turi būti griežtai pajungti pagal laidų schemą.
