Laido ilgis 60 mm 10,5–15 V reguliuojamo stiprumo nuolatinės srovės judesio jutiklis Kompaktiškas dydis

Susisiekite su mumis

Laido ilgis 60 mm, 10,5–15 V nuolatinės srovės įvestis, kompaktiškas dydis, reguliuojamo ryškumo nuolatinės srovės judesio jutiklis

Jutiklio savybės:

1. Išėjimas: 0–10 V pritemdymo jutiklis; Darbinė srovė ＜30 mA;

2. 360° aptikimo kampas, kai montuojama prie lubų;

3. Siauro / plataus aptikimo zonos parinktys;

5. -40 ~ 80 ℃ darbinė temperatūra, kad būtų palaikoma skirtinga aplinka;

5. Jutiklio dydis 66 * 20,5 * 12,1 mm

6. Su jungtimi, kad būtų lengviau prijungti prie LED tvarkyklės. Sutaupykite laiko.

Jutiklio produkto aprašymas:

Garantija	5 metai
Budėjimo režimo galia	≤0,5 W
Darbinė srovė	<30mA±5%
Valdymo metodas	DIM/1–10 V / nuotolinio valdymo pultas
Mikrobangų dažnis	5,8 GHz ± 75 MHz
Darbinė įtampa	10,5–15 V nuolatinė srovė (maitinimo srovė > 50 mA)
Mikrobangų galia	<0,3 mW
IP klasė	IP 20
Darbinė temperatūra	-40°C~+80°C

Mechaninė konstrukcija judesio jutiklio:

Aptikimo zona	Siauras/platus
Laikymo laikas	30 s / 1 min. / 2 min. / 5 min.
Dienos šviesos slenkstis	50 liuksų / Išjungti
Budėjimo laikotarpis	0 s / 1 min. / 5 min. / ∞
Budėjimo režimo pritemdymo lygis	10%/30%

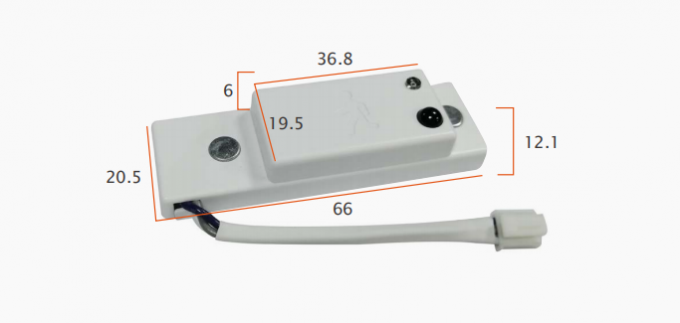

Matmenų brėžinys (vienetas: mm) judesio jutiklio:

Kompaktiškas dydis, tinkantis visų tipų lempoms.

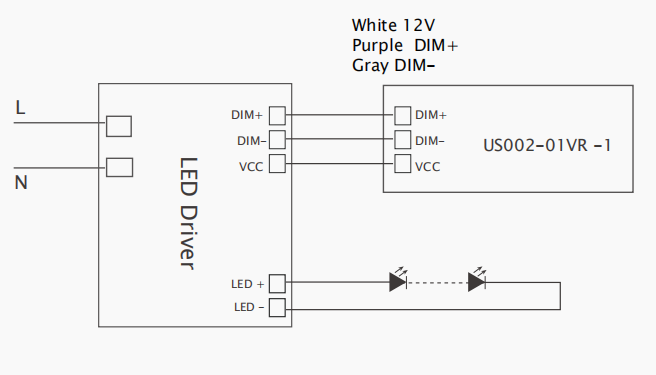

Judesio jutiklio laidų schema:

Valdymo metodas	Įjungimas/išjungimas / 1–10 V pritemdymas/nuotolinis valdymas
Mikrobangų dažnis	5,8 GHz ± 75 MHz
Darbinė įtampa	10,5–15 V nuolatinė srovė (maitinimo srovė > 50 mA)
Vielos spalva	Balta: 12 V, violetinė: pritemdyta+, pilka: pritemdyta-

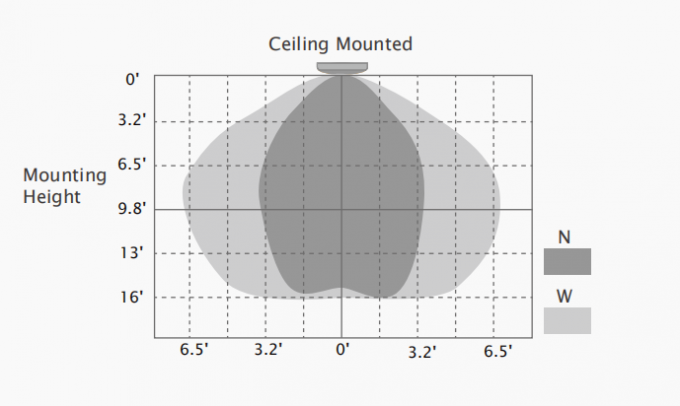

Aptikimo aprėptis judesio jutiklio:

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Montavimo aukštis	4,8 m / 15,74 pėd. (montuojamas prie lubų)
Aptikimo diapazonas	P: +/- 5 pėdų spindulys; Š: +/- 2,5 pėdos (montuojamas prie lubų)
Aptikimo kampas	360° (montuojamas prie lubų); <150° (montuojamas prie sienos)
Judesio aptikimas	0,5–1,5 m/s

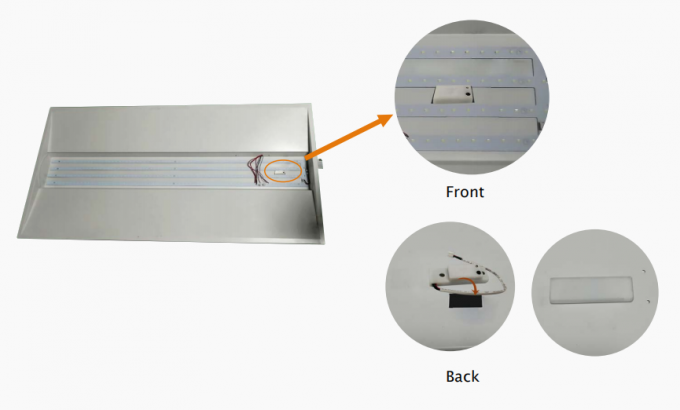

Nuolatinės srovės judesio jutiklio montavimas:

3 kontaktų jungtis, kištukas ir kištukas, labai lengva montuoti ir paprasta naudoti galutiniam klientui.

Judesio jutiklio įrengimo atsargumo priemonės	1. Mikrobangų jutiklį galima montuoti bet kuriame žibinte, išskyrus tą, kuris turi visiškai metalinį korpusą.
	2. Aptikto paviršiaus negalima ekranuoti metaliniais objektais.
	3. Įsitikinkite, kad mikrobangų modulis yra visiškai atviras išorėje.
	4. Jutiklio modulio aptikimo paviršius turi būti nukreiptas į aptikimo zoną.
	5. Kad būtų išvengta trukdžių ir lempų mirksėjimo, reikia laikytis atokiau nuo vairuotojo.
	6. Kad būtų išvengta trumpojo jungimo, laidai turi būti griežtai pajungti pagal laidų schemą.
