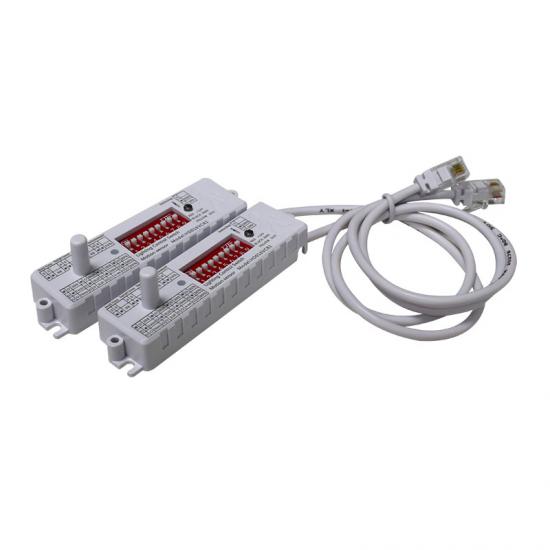

12 voltų nuolatinės srovės judesio jutiklis, 5,8 GHz ± 75 MHz, mikrobangų dažnio reguliuojamo dažnio judesio jutiklis

12 voltų nuolatinės srovės judesio jutiklio strypas, reguliuojamo ryškumo judesio jutiklis, montuojamas lempos viduje

Prekės ženklas:
HAISEN
Prekės Nr.:
HD016VCR 1
Užsakymas (MOQ):
100PCS
Mokėjimas:
L/C, T/T, Western Union
Produkto kilmė:
China

Susisiekite su mumis

Produkto detalė

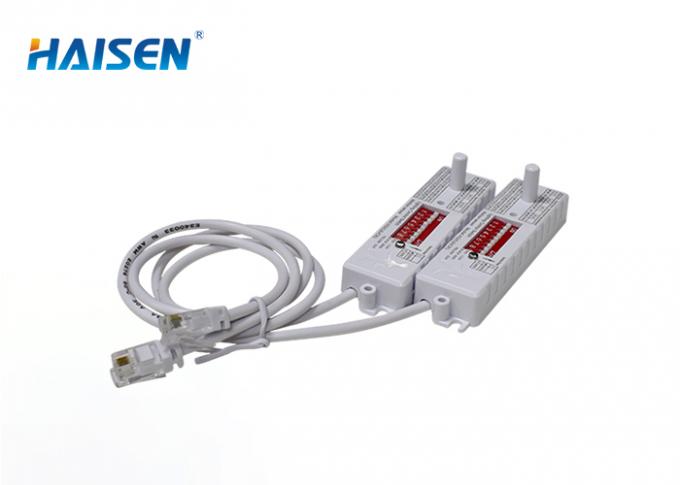

12 voltų nuolatinės srovės judesio jutiklio strypas, reguliuojamo ryškumo judesio jutiklis, montuojamas lempos viduje

Savybės:

Linijinio dizaino jutiklis su 12 V nuolatinės įtampos darbine įtampa lubiniams šviestuvams, trijų tipų šviestuvams, šviestuvams su juostomis ir skydeliniams šviestuvams.
Su 9 DIP jungiklių klavišais, jame yra daugiau parinkčių: laikymo laikas, aptikimo sritis, budėjimo režimo laikotarpis, budėjimo režimo pritemdymo lygis ir dienos šviesos slenkstis.
Kai nėra judesio, išjunkite šviesą arba sumažinkite ryškumą iki mažesnio, pvz., 10 %, 20 % ir panašiai, kad taupytumėte energiją ir prisidėtumėte prie tvarumo.
Išmaniai įjunkite šviesą, kad ji būtų 100 % ryškumo, kai aptinkate judesį esant nepakankamam dienos šviesos kiekiui.
Su strypo antena, modulis yra itin kompaktiškas, todėl jį lengva montuoti trijų sluoksnių ir linijinio šviestuvo viduje su labai maža skylute.
IP20 ir 5 metų garantija.
CE/RoHs sertifikatas

Specifikacijos:

Sauga ir elektromagnetinis suderinamumas	Patvirtinimas	CE, ROHS
Jutiklio parametrai	Darbinė temperatūra	-20°C~+60°C
	Dienos šviesos slenkstis	2 liuksai / 10 liuksų / 50 liuksų / Išjungti
	Aptikimo kampas	30°–150°
	Aptikimo zona	50%100%
	Budėjimo laikotarpis	0 s / 30 s / 20 min / +∞
	Budėjimo režimo pritemdymo lygis	10%/20%/ 30%/50%
	Budėjimo režimo galia	<0,5 W (budėjimo režimu)
	Laikymo laikas	5 s / 30 s / 1 min. / 10 min.
	Montavimo aukštis	Maks. 4 m / 13,12 pėd.
	Aptikimo diapazonas	Maks. 10 m / 32,8 pėd.
Belaidžio ryšio parametrai	Mikrobangų dažnis	5,8 GHz ±75 MHz
Belaidžio ryšio parametrai	Mikrobangų galia	<0,3 mW
Įvestis	Darbinė įtampa	12 V nuolatinė srovė
Įvestis	Darbinė srovė	≤25A (maks.)
Kiti	Pakuotės reikalavimas	Burbulinė pakuotė, plokščias popierius, išorinė dėžutė.
	Įrengimas	Įmontuoti šviestuvai viduje
	Garantija	5 metai
	IP apsaugos klasė	IP 20
	Gyvenimo laikas	50000 val.

ĮJUNGTA/IŠJUNGTA Dienos šviesos jutiklis Aptikimo zona Laikymo laikas Garantija 5 metai

budėjimo režimo pritemdymas

lygis

Matmenys:

Strypinė antena užtikrina patikimą aptikimą, išvengiant klaidingo suveikimo, kai jutiklis yra įmontuotas metalinės LED plokštės gale.

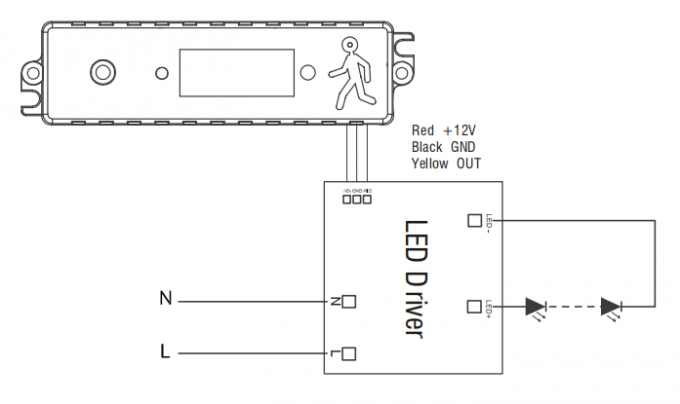

Laidų schema:

Labai paprasta prijungti prie vairuotojo ir LED lemputės .

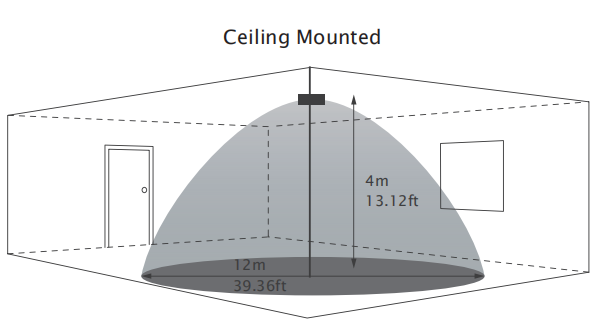

Aptikimo aprėptis:

Maksimalus aptikimo diapazonas bus 12 m / 39,36 pėd., jei įrenginys bus montuojamas prie lubų, o maksimalus montavimo aukštis – 2,5–4 m / 8,2–13,12 pėd.

DIP perjungimo nustatymai:

Aptikimo sritis (jautrumas)

	1
Ⅰ	ĮJUNGTA	100%
II	-	50%

Šioje srityje bus aptiktas judesys ir bus galima suaktyvinti jutiklį.

100 % aptikimo plotas taip pat žinomas kaip didelis jautrumas.

Laikymo laikas

	2	3
Ⅰ	ĮJUNGTA	ĮJUNGTA	5 sek.
II	ĮJUNGTA	-	30-ieji
III	-	ĮJUNGTA	1 min.
III	-	-	10 min.

Šviesos laikotarpis.

išlaikant 100 % ryškumą po objektų judėjimo

palikite aptikimo zoną.

Dienos šviesos slenkstis

	4	5
Ⅰ	ĮJUNGTA	ĮJUNGTA	Išjungti*
II	ĮJUNGTA	-	50 liuksų
III.	-	ĮJUNGTA	10 liuksų
III	-	-	2 liuksai

*Išjungti reiškia, kad dienos šviesos jutiklis neveikia.

Jutiklis įjungs šviesą, kai aptiks judesį, nepriklausomai nuo aplinkos apšvietimo lygio.

Aplinkos apibrėžimas ryškumas; jutiklis veiks tik tada, kai aplinkos ryškumas yra mažesnis už iš anksto nustatytą konkretų liuksų kiekį; kai jis nustatytas kaip „išjungtas“, jutiklis veiks kiekvieną kartą, kai aptiks judesį, neatsižvelgiant į aplinkos ryškumą ryškumas.

Budėjimo laikotarpis

	6	7
Ⅰ	ĮJUNGTA	ĮJUNGTA	0 s
II	ĮJUNGTA	-	30-ieji
III	-	ĮJUNGTA	20 min.
III	-	-	+∞

Šviesos silpno apšvietimo laikotarpis prieš visišką išsijungimą. Kai nustatyta kaip „∞“, šviesa visada veikia silpnu apšvietimo režimu, jei aptikimo zonoje nėra judesio, ir neišsijungia.

Budėjimo režimo pritemdymo lygis

	8	9
Ⅰ	ĮJUNGTA	ĮJUNGTA	10%
II	ĮJUNGTA	-	20%
III	-	ĮJUNGTA	30%
III	-	-	50%

Mažos galios budėjimo režimu apibrėžimas.

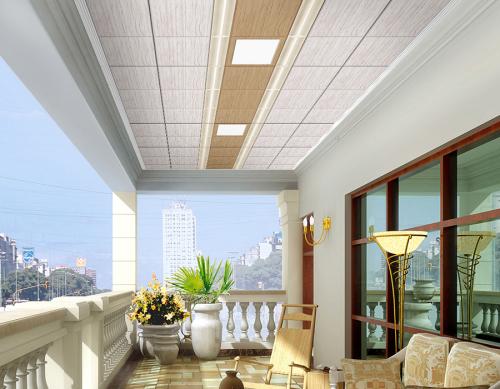

Taikymas:

Jis gali prasiskverbti pro daugumą medžiagų, tokių kaip stiklas, plastikas ir panašiai, bet ir pro metalą, todėl jį galima plačiai naudoti lubų šviestuvams / trijų sluoksnių šviestuvams ir skydinėms šviestuvams įvairiomis progomis, pavyzdžiui, automobilių stovėjimo aikštelėse, gamybos, pramonės srityse ir pan.
