Dienos šviesos prioriteto nuolatinės srovės judesio jutiklis su pliko plokšte, kurio montavimo aukštis 10 m

Prekės ženklas:
HAISEN
Prekės Nr.:
HD06VCRH 1C
Užsakymas (MOQ):
100PCS
Mokėjimas:
L/C, T/T, Western Union
Produkto kilmė:
China

Susisiekite su mumis

Produkto detalė

Dienos šviesos prioriteto funkcija, plikos plokštės įrengimo aukštis – 10 m

Jutiklio savybės:

1. Automatinis įjungimo/išjungimo valdymas su dienos šviesos jutikliu.

2. Pasirenkamas aptikimo diapazonas, laikymo laikas, dienos šviesos slenkstis, budėjimo laikotarpis ir

Budėjimo režimo pritemdymo lygis.

3. Nuotolinio valdymo pulto nustatymas.

4. 5 metų garantija.

Jutiklio produkto aprašymas:

Darbinė įtampa	10–15 V nuolatinė srovė
Darbinė srovė	≤30mA (srovės suvartojimas)
Išvestis	DIM 1–10 V
Ryšio režimas	sujungimo vieta, +12v, GND, DIM+
Budėjimo režimo galia	≤0,5 W
Pritemdymo režimas	Pritemdymo pridėjimas / atėmimas (galios režimas 10–100 %, indukcinis režimas 60–100 %)
Mikrobangų dažnis	5,8 GHz ± 75 MHz
Mikrobangų galia	<0,3 mW
Montavimo aukštis	10 m / 32,81 pėd. (montuojamas prie lubų)
Aptikimo diapazonas	Maks., ø14 m / 45,92 pėd. (montuojamas prie lubų)
Aptikimo kampas	30°–150°
Nustatymo būdas	Nuotolinio valdymo pultas
Aptikimo zona	25 % / 50 % / 75 % / 100 %
Laikymo laikas	5 s / 30 s / 1 min. / 3 min. / 5 min. / 10 min. / 20 min. / 30 min.
Dienos šviesos slenkstis	2 liuksai / 10 liuksų / 30 liuksų / 50 liuksų / 80 liuksų / 120 liuksų / Išjungti
Budėjimo laikotarpis	0 s / 10 s / 30 s / 1 min. / 5 min. / 10 min. / 30 min. / +∞
Budėjimo režimo pritemdymo lygis	10 % / 20 % / 30 % / 50 %
sertifikatas	RoHS CE
Judesio aptikimas	0,5–1,0 m/s
Darbinė temperatūra	-20°C~+60°C
IP klasė	IP20
Garantija	5 metai

Gamykliniai numatytieji nustatymai: Aptikimo plotas 100 % / Sulaikymo laikas 5 s / Dienos šviesos slenkstis Išjungti / Budėjimo režimas

periodas 0s / Budėjimo režimo pritemdymo lygis 10 %.

ĮJUNGIMO/IŠJUNGIMO valdymo aptikimo sritis Dienos šviesos slenksčio palaikymo laiko garantija – 5 metai

Budėjimo laikotarpis Budėjimo režimo pritemdymo lygis Nuotolinio valdymo pultas

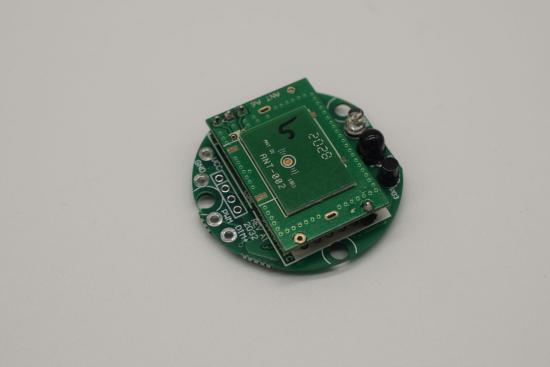

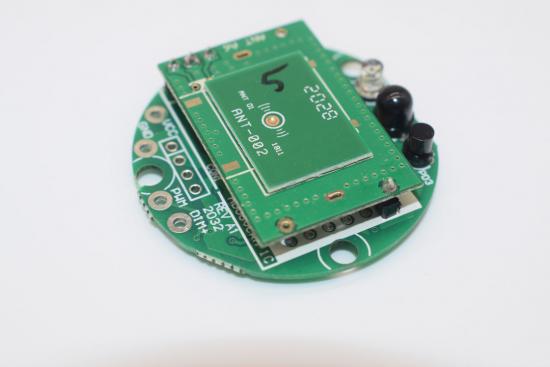

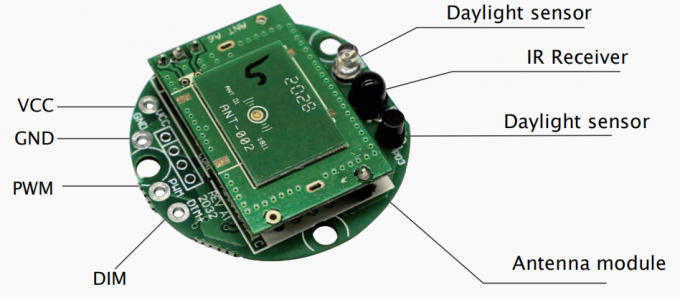

Mechaninė konstrukcija pritemdomo jutiklio:

Šio gaminio išėjimo signalas yra PWM ir DIM 1-10V, kuriuos galima naudoti bet kuriuo būdu.

Matmenų brėžinys (vienetas: mm) pritemdomo jutiklio:

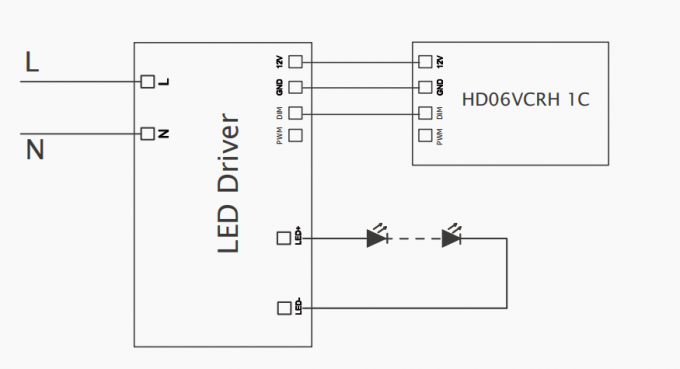

Pritemdomo jutiklio laidų schema

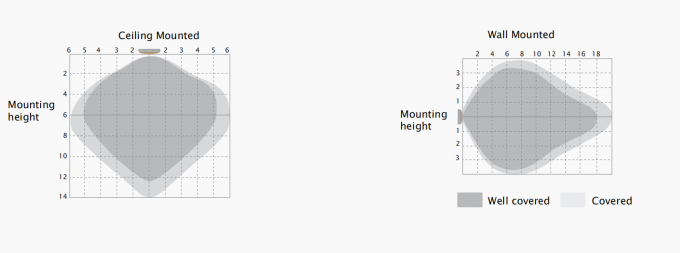

Aptikimo aprėptis pritemdomo jutiklio:

Tipinis įrengimo aukštis 10 m

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Dienos šviesos prioritetas reguliuojamo jutiklio :

Sutemų/aušros jutiklis:

Dvigubos PD technologijos dėka, prieblandos/aušros jutiklis gali atskirti natūralią šviesą nuo LED šviesos, kad būtų užtikrintas optimalus apšvietimas. išsijungs, kai reikės.

Naudodamas dienos šviesos prioriteto funkciją, HD06VCRH, įrengus šviestuvą šviestuvo viduje, gali atskirti dirbtinės šviesos ryškumą nuo natūralios šviesos. ir automatiškai išjungia šviesą, kai aplinkos ryškumas viršija iš anksto nustatytą liuksų lygį.

Dienos šviesos prioriteto sąlyga:

1. Budėjimo periodas yra +∞;

2. Budėjimo režimo pritemdymo lygis yra 10 %, 20 % arba 30 %;

3. Dienos šviesos slenkstis yra 30 liuksų, 50 liuksų, 80 liuksų arba 120 liuksų.

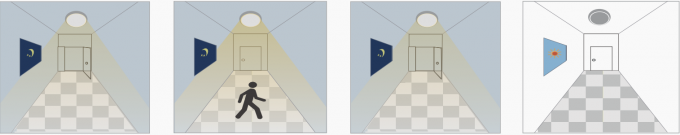

Programa____Dienos šviesos prioritetas:

Šviesa įsijungia automatiškai Esant nepakankamam apšvietimui, pritemsta budėjimo Išjunkite šviesą, kai

kai aplinkos aplinkos ryškumas, lygis jei ne judesys aplinkos liukso lygis

ryškumas yra mažesnis šviesa pritemsta iki 100 %, aptinkama po to, kai yra didesnė nei

nei iš anksto nustatytas liukso lygis. kai aptinkamas judesys. laikymo laikas. iš anksto nustatytas liuksų kiekis.

Taikymas:

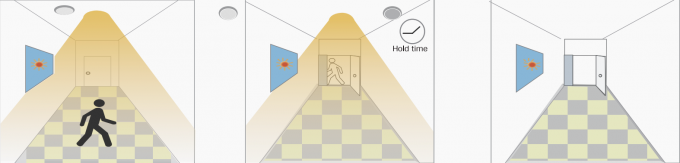

1. Automatinio įjungimo/išjungimo funkcija:

Šviesa įsijungia aptikus judesį ir išsijungia žmonėms išėjus naktį. Pritaikymas: koridoriuje, laiptinėje.

Esant pakankamai dienos šviesos, Esant nepakankamam dienos šviesos kiekiui, po paskutinio aptikimo ir

net ir aptikus judesį, aptikus judesį, apšviesti esamą laikymo laiką

lemputė lieka išjungta. Įjungta. praėjo, šviesa IŠJUNGTA.

2. Nėra dienos šviesos funkcijos

Dienos šviesos slenkstis nustatytas kaip „Išjungti“.

Įsijungia aptikus judesį, žmonėms išėjus, išsijungia po budėjimo laikotarpio.

Pritaikymas: tamsiose vietose, tokiose kaip rūsiai, požeminės perėjos.

Aptikus judesį, žmonėms išėjus. Po paskutinio aptikimo ir

jutiklis įjungs aptikimą plotas, šviesa išlieka dabartinis laikymo laikas

šviesa iki 100 % ryškumo. 100 % ryškumas viduje praėjo, šviesa IŠJUNGTA.

laikymo laikas.

3. Funkcijų demonstracija – pritemdymo valdymas / koridoriaus funkcija

Su nepakankamu Esant pakankamai dienos šviesos, po budėjimo režimo. Po paskutinio aptikimo

dienos šviesoje, kai judesys net ir judesio metu šviesa IŠJUNGTA. šviesa pritems.

aptikta, lemputė šviečia. aptikimas, šviesa lieka iki budėjimo režimo

IŠJUNGTA. pritemdymo lygis

(10 %, 20 %, 30 % arba 50 %)

po laikymo laiko.

Dėmesio:

1. Prieš naudodami šį gaminį, atidžiai perskaitykite instrukcijas ir išsaugokite jas, kad visi naudotojai galėtų jomis naudotis.

skaityti bet kuriuo metu.

2. Jutiklį turi sumontuoti kvalifikuotas elektrikas, prieš įjungdami įsitikinkite, kad maitinimas yra išjungtas.

įrengimas.

3. Pasiliekame teisę keisti bet kokį neteisingą tekstą, vaizdą ir būtinus techninius parametrus.

4. Bet koks neleistinas pakeitimas yra draudžiamas, kitaip visos garantijos bus nedelsiant negaliojančios.

Įrengimo atsargumo priemonės:

1. Mikrobangų jutiklį galima montuoti bet kuriame žibinte, išskyrus tą, kuris turi visiškai metalinį korpusą.

2. Aptikto paviršiaus negalima ekranuoti metaliniais objektais.

3. Įsitikinkite, kad mikrobangų modulis yra visiškai atviras išorėje.

4. Jutiklio modulio aptikimo paviršius turi būti nukreiptas į aptikimo zoną.

5. Kad būtų išvengta trukdžių ir lempų mirksėjimo, reikia laikytis atokiau nuo vairuotojo.

6. Kad būtų išvengta trumpojo jungimo, laidai turi būti griežtai pajungti pagal laidų schemą.

Taikymo aplinka:

1. Tinka montuoti patalpose, kad būtų išvengta klaidingo suveikimo dėl išorinių veiksnių, tokių kaip lietus, vėjas ar medžių svyravimai.

2. Negalima montuoti vietoje su keturiomis metalinėmis pastogėmis ir mažoje erdvėje (pvz., ant cinkuoto geležies stogo).

3. Atkreipkite dėmesį, kad montavimas turi būti atliktas taip, jog būtų išvengta klaidingo suveikimo dėl pačios lempos drebėjimo.

4. Negalima montuoti šalia didelių veikiančių mašinų, tokių kaip ventiliatorius / lubų ventiliatorius, kad būtų išvengta klaidingo mašinų suveikimo. vibracija.

Vartotojo pastabos:

1. Mikrobangų krosnelė gali prasiskverbti pro plonesnes nei 20 cm sienas ar stiklą ir susilpninti, jei storesnis nei 20 cm.

2. Vairuotojo įtampa turi būti stabili ir svyruoti 10 % ribose.

3. Aptikimo zonai įtakos turės judėjimo greitis, montavimo aukštis ir judėjimo garsumas.

4. Bandymą atlikite saulėtomis dienomis be šviestuvo gaubto, nes tai turės įtakos matuojamai liuksų vertei.
