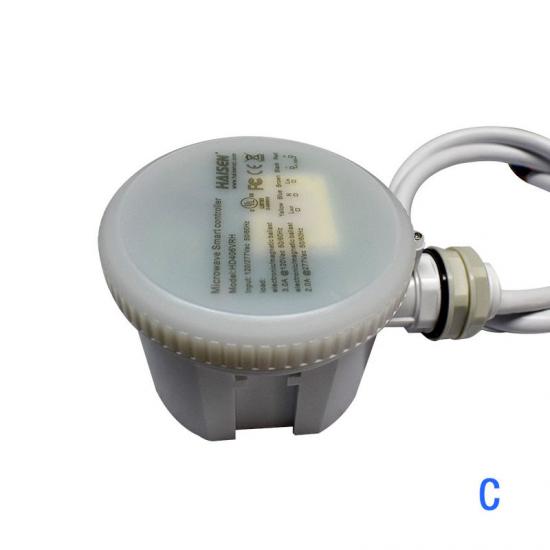

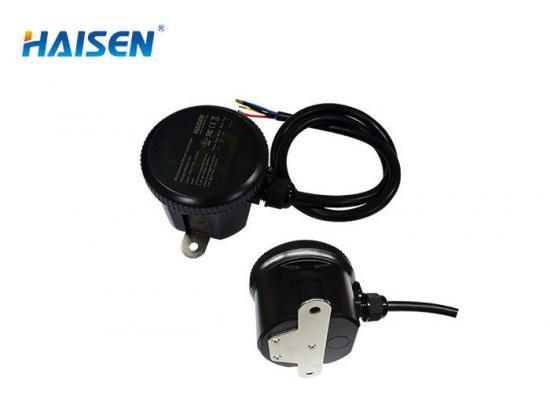

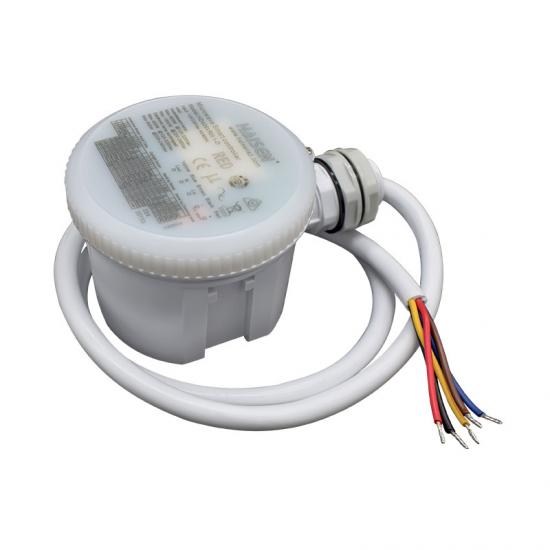

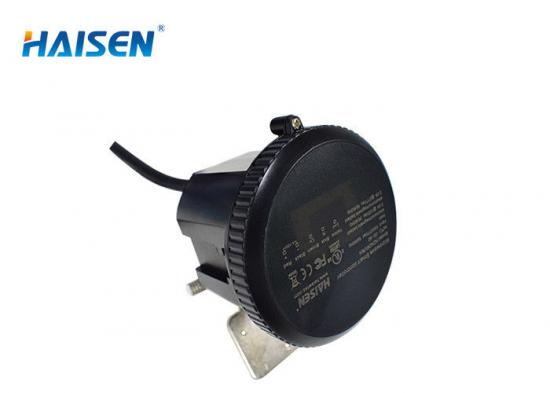

12 DIP jungiklių judesio jutiklis su nuotolinio valdymo pultu, skirtas UFO aukštųjų patalpų šviestuvams

12 DIP jungiklių judesio jutiklis su nuotolinio valdymo pultu, skirtas UFO aukštųjų patalpų šviestuvams

Savybės:

1. 5,8 GHz mikrobangų judesio jutiklis su pritemdymo funkcija.

2. Palaiko skirtingą montavimą ir pritaikymą, skirtą paviršiniam montavimui, tradiciniam LED aukštųjų įlankų apšvietimui su aliuminio reflektoriumi, NSO aukštųjų įlankų apšvietimui arba linijiniam / trigubam montavimui atspariam aukštųjų įlankų apšvietimui.

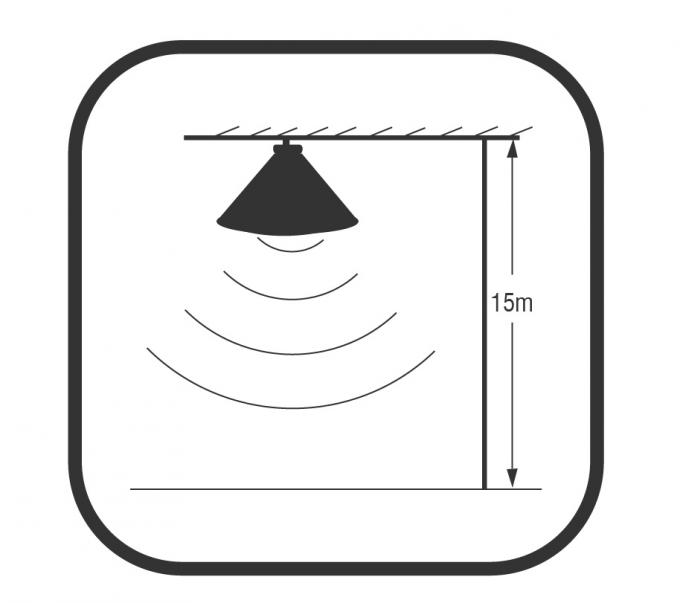

3. Maksimalus įrengimo aukštis yra 15 m / 49,2 pėd.

4. Visus parametrus galima nustatyti nuotolinio valdymo pultu.

5. Jautrus ir patikimas.

6,1–10 V pritemdymas.

7. IP 20 su 5 metų garantija.

Produkto aprašymas:

ĮJUNGIMO/IŠJUNGIMO valdymas Aptikimo zona Dienos šviesos slenkstis Nuotolinio valdymo pultas

Garantija 5 metai Palaikymo laikas 8–15 m Aukštos įlankos budėjimo laikas Budėjimo režimo pritemdymo lygis

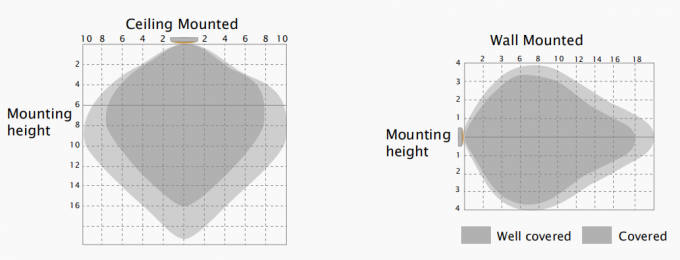

Aptikimo diapazonas

Šis skaičius rodo maksimalų atstumą esant didžiausiam montavimo aukščiui ir 100 % jautrumui.

Tipinis įrengimo aukštis 8–15 m.

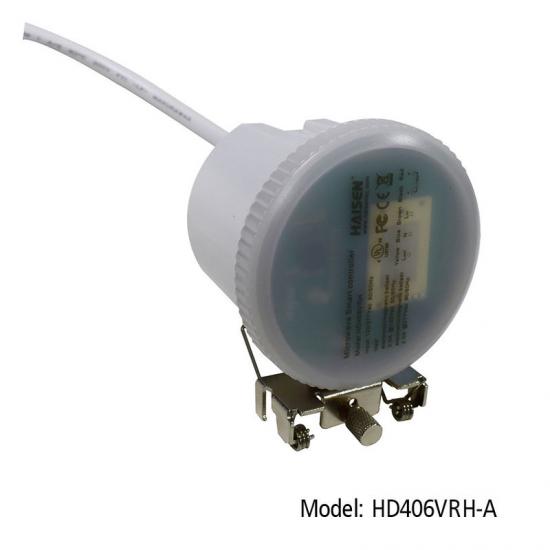

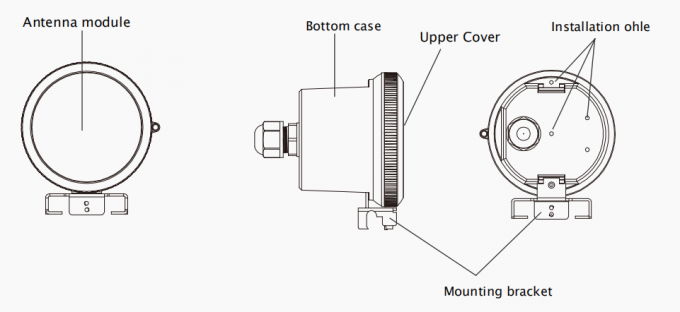

Mechaninė konstrukcija

Su 12 DIP jungikliu ir nuotolinio valdymo pultu nustatyti visus parametrus

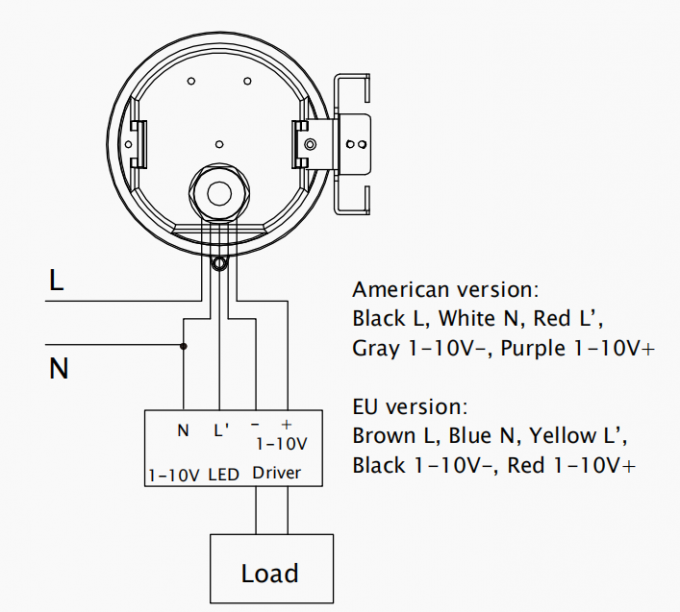

Laidų schema

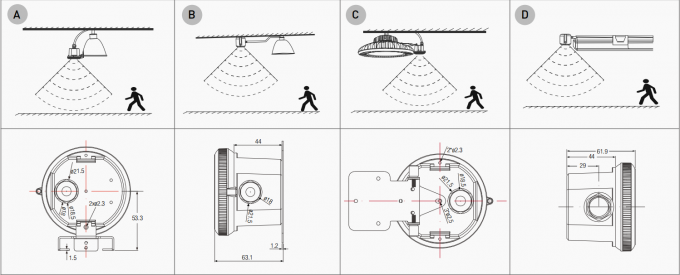

Matmenys (mm)

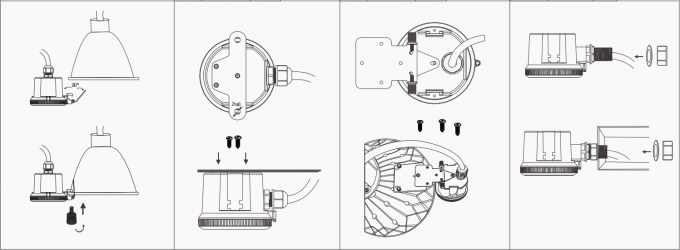

Diegimo būdas:

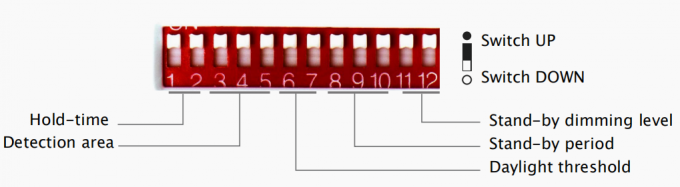

DIP jungiklio detalės:

Aptikimo sritis:

Šioje srityje bus aptiktas judesys ir bus galima suaktyvinti jutiklį. 100 % aptikimo sritis dar vadinama dideliu jautrumu.

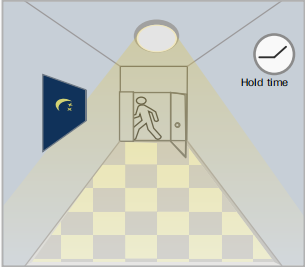

Laikymo laikas:

Šviesos ryškumo išlaikymo laikotarpis, kai judantys objektai palieka aptikimo zoną.

Dienos šviesos slenkstis:

Aplinkos ryškumo apibrėžimas; jutiklis veiks tik tada, kai aplinkos ryškumas yra mažesnis už iš anksto nustatytą konkretų liuksų kiekį; kai jis nustatytas kaip „išjungtas“, jutiklis veiks kiekvieną kartą, kai aptiks judesį, neatsižvelgiant į aplinkos ryškumą.

Budėjimo laikotarpis:

Šviesos silpno apšvietimo laikotarpis prieš visišką išsijungimą. Kai nustatyta kaip „∞“, šviesa visada veikia silpnu apšvietimo režimu, jei aptikimo zonoje nėra judesio, ir neišsijungia.

Budėjimo režimo pritemdymo lygis:

Mažos galios budėjimo režimu apibrėžimas.

Programos demonstracija

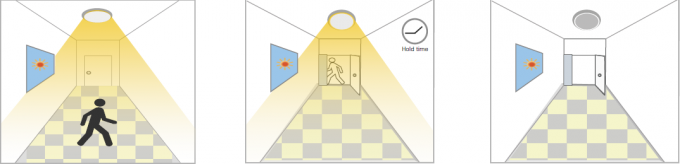

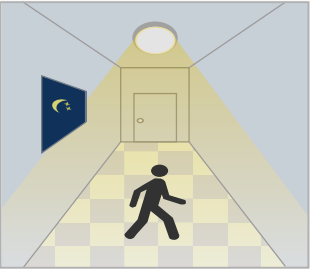

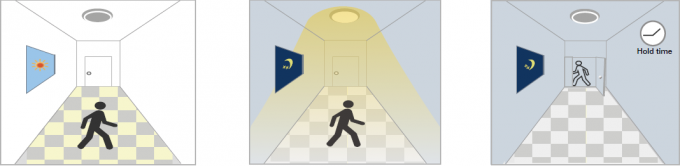

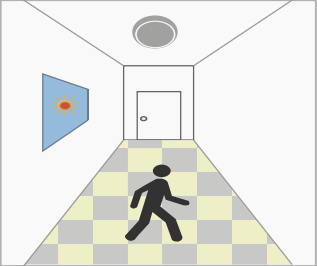

1. Automatinio įjungimo/išjungimo funkcija:

Šviesa įsijungia aptikus judesį ir išsijungia žmonėms išėjus naktį. Pritaikymas: koridoriuje, laiptinėje.

Esant pakankamam dienos šviesos kiekiui, Esant nepakankamam dienos šviesos kiekiui, Po paskutinio aptikimo ir
net ir aptikus judesį, kai aptinkamas judesys, šviesa įsijungia. dabartinis laikymo laikas
lemputė nedega. praėjus, lemputė išjungta.

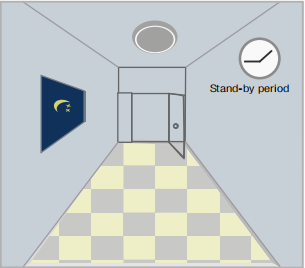

2. Nėra dienos šviesos funkcijos
Dienos šviesos slenkstis nustatytas kaip „Išjungti“.
Įsijungia aptikus judesį, žmonėms išėjus, išsijungia po budėjimo laikotarpio.
Pritaikymas: tamsiose vietose, tokiose kaip rūsiai, požeminės perėjos.

Aptikus judesį, žmonėms pasitraukus iš aptikimo zonos, po paskutinio aptikimo ir
Jutiklis įjungs sritį, šviesa išliks 100 % esamo išlaikymo laiko
Šviesos ryškumas iki 100 %. Ryškumas per išlaikymo laiką. Praėjus kuriam laikui, šviesa IŠJUNGTA.

3. Funkcijų demonstracija – reguliuojamo ryškumo valdymas / koridoriaus funkcija:

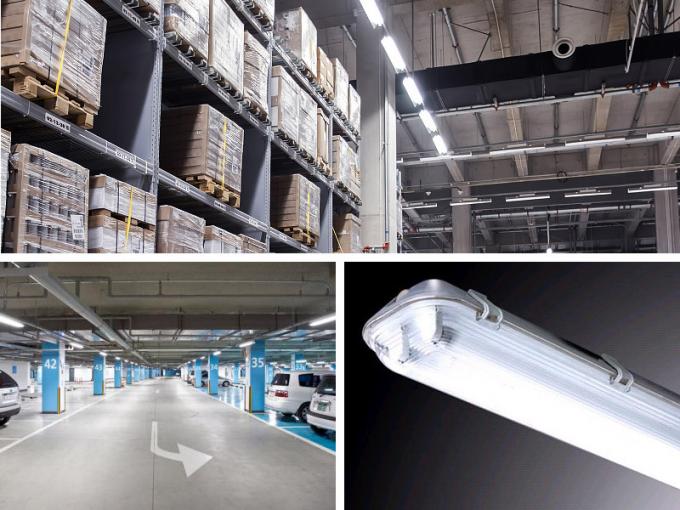

Taikymas:

Vartotojo pastabos:

1. Mikrobangų krosnelė gali prasiskverbti pro plonesnes nei 20 cm sienas ar stiklą ir susilpninti, jei storesnis nei 20 cm.
2. Vairuotojo įtampa turi būti stabili ir svyruoti 10 % ribose.
3. Aptikimo zonai įtakos turės judėjimo greitis, montavimo aukštis ir judėjimo garsumas.
4. Bandymą atlikite saulėtomis dienomis be šviestuvo gaubto, nes tai turės įtakos matuojamai liuksų vertei.

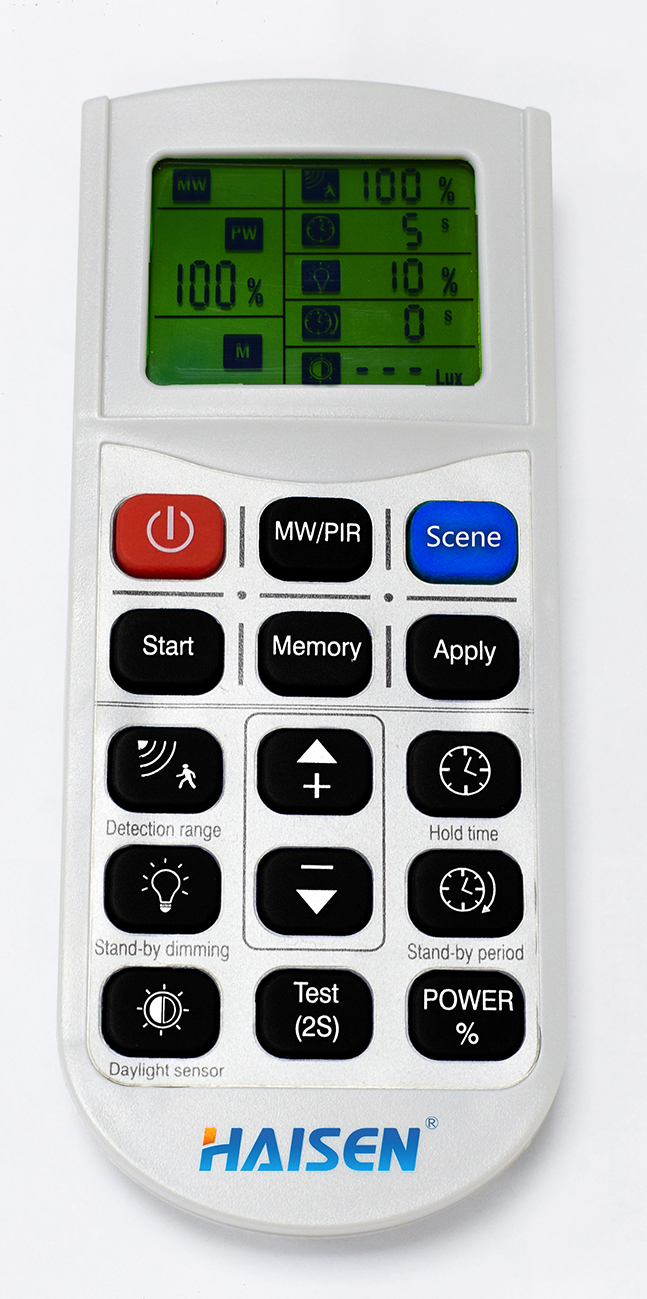

Atminties ir taikymo režimas

1. Paspauskite mygtuką „ĮJUNGTI/IŠJUNGTI“, kad įjungtumėte arba išjungtumėte šviesą.

2. Norėdami atkurti parametrus, atlikite toliau nurodytus veiksmus:

1 veiksmas. Paspauskite ĮJUNGTI, kad įjungtumėte šviesą, jei ji pradžioje buvo išjungta.

2 veiksmas – paspauskite „Pradėti“ ties šulinio nustatymo jutikliu.

3 veiksmas – paspauskite aptikimo diapazono, palaikymo laiko, budėjimo režimo pritemdymo lygio mygtuką.

Budėjimo laikotarpis ir dienos šviesos slenkstis vienas po kito iš eilės (paspauskite „+/-“, kad nustatyti parametrus).

5 veiksmas – paspauskite „Atmintis“, kad įsimintumėte nustatymus.

Pastaba: Kiekvieno parametro nustatymo intervalas turi būti kontroliuojamas 30 sekundžių ribose.

Izoliuotas nustatymo režimas

1. Paspauskite mygtuką „ĮJUNGTI/IŠJUNGTI“, kad įjungtumėte arba išjungtumėte šviesą. Paspauskite „Scena“, nuotolinio valdymo pultas aktyvuoti paskutinius išsaugotus nustatymus arba palikti gamyklinius numatytuosius nustatymus.

2. Norėdami atkurti parametrus, atlikite toliau nurodytus veiksmus:

1 veiksmas. Paspauskite ĮJUNGTI, kad įjungtumėte šviesą, jei ji pradžioje buvo išjungta.

2 veiksmas. Paspauskite bet kurį mygtuką „Scena“, „Testavimas“ arba „Taikyti“, kad pradėtumėte jutiklio aptikimą. režimas.

3 veiksmas – paspauskite aptikimo diapazono, palaikymo laiko, budėjimo režimo pritemdymo lygio mygtuką. Budėjimo laikotarpis ir vasaros šviesos slenkstis vienas po kito iš eilės.

3. Norėdami užprogramuoti kitus masyvo šviestuvus, turinčius panašius jutiklius, tuo pačiu programa.

1 veiksmas – paspauskite „ĮJUNGTI“ antrąjį jutiklį

2 veiksmas – paspauskite „Taikyti“

Pastabos:

1. Nustatymai bus išsaugoti automatiškai ir išliks tol, kol dar kartą paspausite „Atstatyti“.

2. Nustatant kiekvieną parametrą, lemputė mirksės.

3. Nustatant atitinkamą parametrą, piktograma mirksės.
