Plokštuminė antena, 10 liuksų, 50 liuksų judesio jutiklis, įjungimo/išjungimo jungiklis

220–240 V kintamosios srovės plokštuminės antenos judesio jutiklis su įjungimo/išjungimo funkcija, skirtas luboms / trigubo atsparumo šviestuvams

ĮJUNGIMO/IŠJUNGIMO jutiklio savybės:

1. Atskiras dizainas, nuotolinio valdymo pulto nustatymas.

2. Kompaktiškas dydis, ypač tinka lubiniams šviestuvams arba trijų sluoksnių šviestuvams.

3. Pasirenkamas aptikimo diapazonas, laikymo laikas ir dienos šviesos slenkstis.

4. Montavimo aukštis iki 6 m, o aptikimo diapazonas – 2–6 m spinduliu

5. 5 metų garantija.

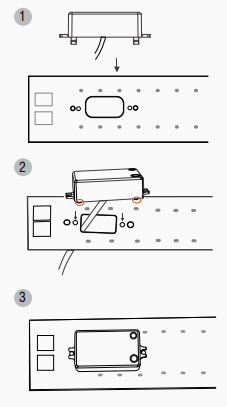

ĮJUNGIMO/IŠJUNGIMO jutiklio montavimas:

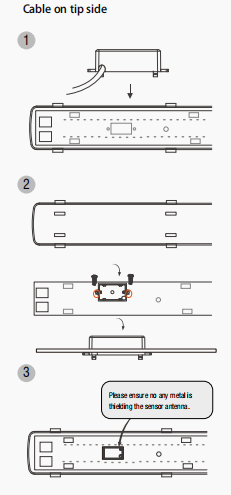

Induktoriaus atskyrimo galvutei atsirasti yra du būdai: bazinis lizdas ir šoninis lizdas, kuriuos klientams patogiau montuoti ant lempos.


Aptikimo kampas	≤150° (be stiklo)

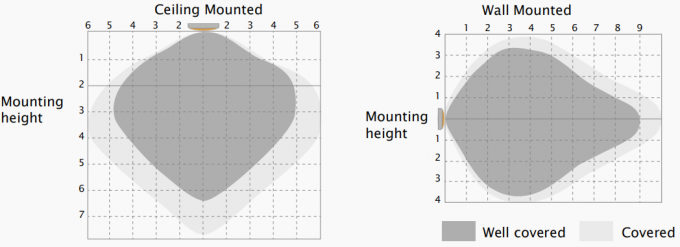

Aptikimo diapazonas	Skersmuo 10 m * Aukštis 6 m (montuojamas ant lubų)
Judesio aptikimas	0,5–1,5 m/s
Montavimo aukštis	Mažesnis arba lygus 6 m (montuojamas prie lubų)

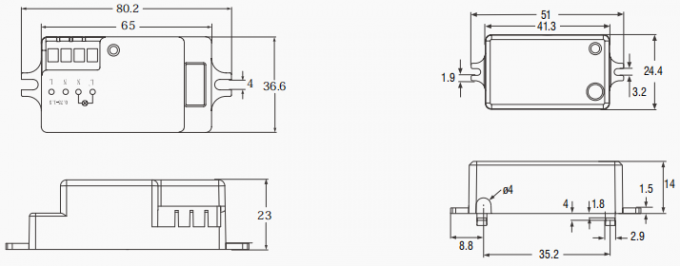

Matmenys (vienetas: mm) ĮJUNGIMO/IŠJUNGIMO jutiklio:


Dydis	I * P * A: 80,2 * 36,6 * 23 MM / jutiklio galvutė 51 * 24,4 * 14 MM
Darbinė temperatūra	-20°C~+60°C
Garantija	5 metai
Funkcijos nustatymas	Nuotolinio valdymo pultu (HD03R)
IP klasė	IP 20

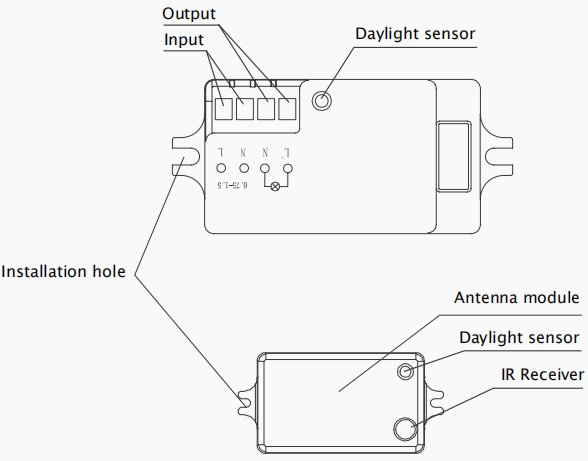

ĮJUNGIMO/IŠJUNGIMO jutiklio mechaninė struktūra:


sertifikatas	RoHS CE
Aptikimo zona	100 % / 75 % / 50 % / 25 %
Nustatymo režimas	Nuotolinio valdymo pultas (atitinka HD03R)
Laikymo laikas	5 s / 30 s / 1 min. / 3 min. / 5 min. / 10 min. / 20 min. / 30 min.
Dienos šviesos slenkstis	2 liuksai / 10 liuksų / 30 liuksų / 50 liuksų / 80 liuksų / 120 liuksų / Išjungti

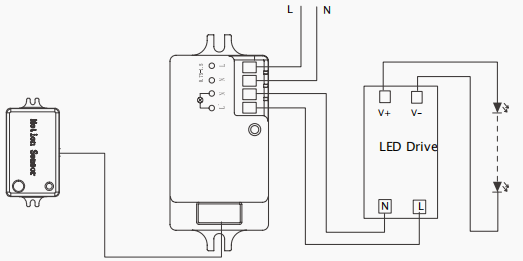

ĮJUNGIMO/IŠJUNGIMO jutiklio laidų schema:


Valdymo režimas	ĮJUNGTA/IŠJUNGTA
Ryšio tipas	„Amphenol“ jungtis (L, N, N, L')
Budėjimo režimo galia	≤0,5 W
Darbinė įtampa	220–240 V kintamoji srovė 50 Hz / 60 Hz
Jungiklio talpa	Išorinė indukcinė galvutė; Maks. 400 W (valdymo įtaisas); Maks. 800 W (kaitrinė lempa)

ĮJUNGIMO/IŠJUNGIMO judesio jutiklio taikymas:

1. Automatinio įjungimo/išjungimo funkcija:

	Esant pakankamai dienos šviesos, net ir aptikus judesį, šviesa išlieka IŠJUNGTA.
	Esant nepakankamam dienos šviesos kiekiui, aptikus judesį, šviesa įsijungia.
	Po paskutinio aptikimo ir praėjus dabartiniam laikymo laikui, lemputė išsijungia.

2. Nėra dienos šviesos funkcijos

Kai dienos šviesos slenkstis nustatytas kaip „Išjungti“.

Įsijungia aptikus judesį, žmonėms išėjus, išsijungia po budėjimo laikotarpio.

Pritaikymas: tamsiose vietose, tokiose kaip rūsiai, požeminės perėjos.

	Aptikus judesį, jutiklis įjungia šviesą 100 % ryškumu.
	Žmonėms išėjus iš aptikimo zonos, šviesos ryškumas išlieka 100 % per nustatytą laiką.
	Po paskutinio aptikimo ir dabartinio laikymo laiko lemputė išsijungia.
